Верньемер Mitutoyo обеспечивает высокоточные измерения высоты с помощью второй скользящей шкалы и предлагает несколько функций, упрощающих использование.

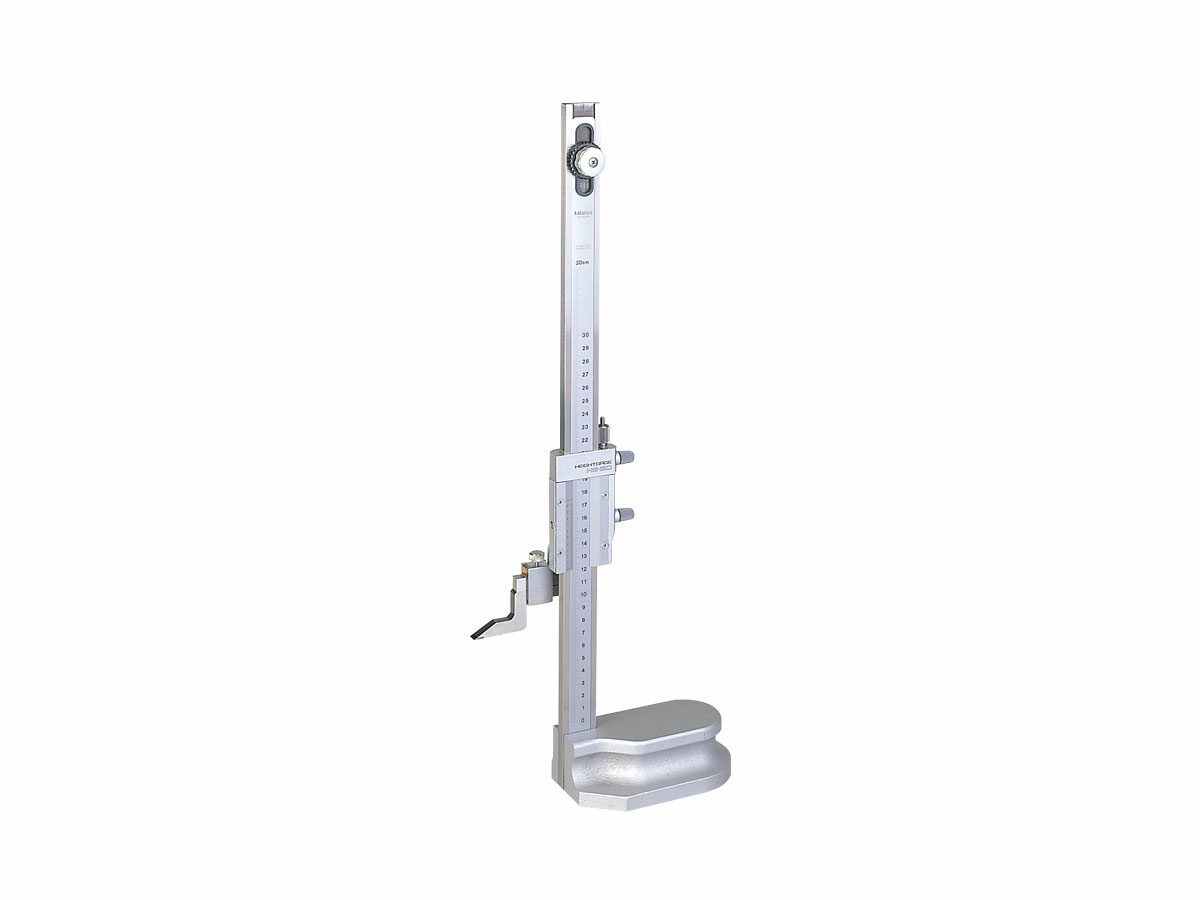

The Mitutoyo Vernier height gage slider and beam are constructed of hardened stainless steel and the beam is adjustable with a ring-type lock nut to support repositioning of the zero reference point. The hand-operated slider features a fine-adjustment carriage for precise feeding. The Vernier sliding scale provides measurements between marks on the main scale for ultra-precise readings.
Available in Metric and Inch models
Optional magnifier is available for easier reading
Zero reference point can be adjusted for manual change of the base position
Scriber is carbide tipped for accuracy and durability
Scales have a satin chrome finish to reduce glare for easier reading
Base is shaped to allow a secure grip
Fine feeding carriage provides precise measurements
Order No.:
Product Image:
Units:
Range:
Accuracy:
Mass:
Graduation:
Main scale adjustment:
Slider fine feed:
Required Accessories:
Optional Accessories:
Order No.:
514-102
—
Metric
0-300mm
±0.04mm
3.1kg
0.02mm
15mm
4mm
—
514-103
Metric, Inch
0-300mm / 0-12″
±.002″
3.1kg
0.02mm / 0.001″
15mm
4mm
—
514-104
—
Metric
0-450mm
±0.05mm
3.4kg
0.02mm
15mm
4mm
—
514-105
Metric, Inch
0-450mm / 0-18″
±.002″
3.4kg
0.02mm / 0.001″
15mm
4mm
—
514-106
—
Metric
0-600mm
±0.05mm
7.4kg
0.02mm
15mm
7mm
—
514-107
Metric, Inch
0-600mm / 0-24″
±.002″
7.4kg
0.02mm / 0.001″
15mm
7mm
—
514-108
Metric
0-1000mm
±0.07mm
20.0kg
0.02mm
25mm
6mm
—
514-109
—
Metric, Inch
0-1000mm / 0-40″
±.003″
20.0kg
0.02mm / 0.001″
25mm
6mm
—
514-102
514-103
514-104
514-105
514-106
514-107
514-108
514-109
Технические характеристики
Technology:
Mechanical
Вернье-высотомер с регулируемой основной шкалой — товар из ассортимента Laserzz для подбора и поставки под задачи ремонта и комплектации.
Позиция подходит для сценариев замены и закупки под конкретную спецификацию оборудования.
Для корректного выбора сверяйте маркировку, параметры и совместимость с вашей схемой/узлом.
