UVZ1E221MPH
Под заказ
Купить UVZ1E221MPH от 1 шт в Москве.
В наличии на складе.
Доставка импортных компонентов поставщика по России от 3х недель транспортными компаниями СДЭК, Деловые Линии, Major Express.
Оплата физическими и юридическими лицами безналичным расчетом.
Цена может измениться после запроса у поставщика!

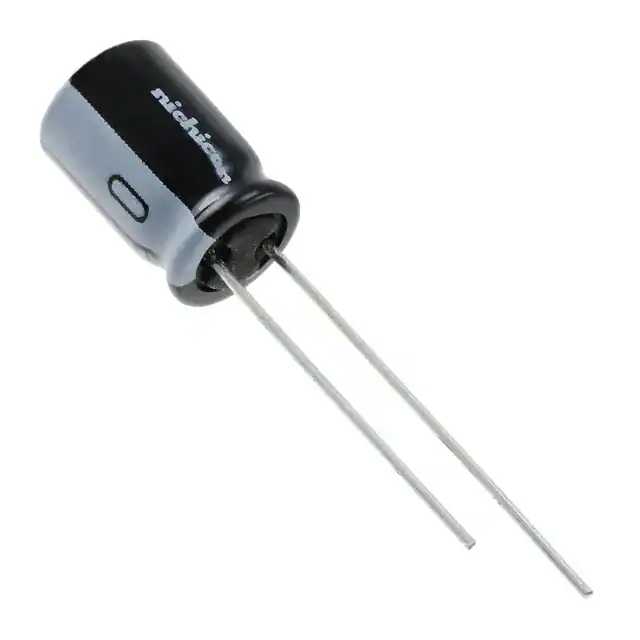

Алюминиевый электролитический конденсатор Nichicon UVZ1E221MPH (серия UVZ) с емкостью 220 мкФ и номинальным напряжением 25 В. Компонент с радиальными выводами для сквозного монтажа (Through Hole), предназначен для работы в широком температурном диапазоне -55…+105°C.
Конденсаторы серии UVZ от японского производителя Nichicon — это стандартные низкопрофильные алюминиевые электролитические конденсаторы с радиальными выводами. Модель UVZ1E221MPH обладает емкостью 220 мкФ (допуск ±20%) при номинальном напряжении 25 В. Корпус имеет диаметр 8 мм и высоту 13 мм, расстояние между выводами 3.5 мм. Компонент поляризован.
Заявленный срок службы составляет 1000 часов при максимальной температуре 105°C. Импульсный ток: 240 мА при 120 Гц и 360 мА при 10 кГц. Эквивалентное последовательное сопротивление (ESR) не нормируется. Конденсатор предназначен для общего применения (General Purpose) и может использоваться в цепях фильтрации питания, развязки по постоянному току, сглаживания пульсаций в блоках питания, аудиоустройствах и другой электронной аппаратуре. Благодаря надежности и стабильности параметров, компоненты Nichicon широко востребованы в профессиональной и любительской электронике.
Характеристики
| Производитель | Nichicon |
| Серия | UVZ |
| Part Status | Obsolete |
| Упаковка | Bulk |
| Емкость | 220µF |
| Допуск | ±20% |
| Нормальное напряжение | 25V |
| Номинальные данные (классы) | - |
| Вид монтажа | Through Hole |
| Корпус | Radial |
| Can | Размеры |
| 0.315 Dia (8.00mm) | Высота (Максимум) |
| 0.512" (13.00mm) | Рабочая температура |
| -55°C ~ 105°C | ESR (эквивалентное последовательное сопротивление) |
| - | Время жизни @ при температуре |
| 1000 Hrs @ 105°C | Применение |
| General Purpose | Ripple Current @ Low Frequency |
| 240mA @ 120Hz | Ripple Current @ High Frequency |
| 360mA @ 10kHz | Расстояние между выводами |
| 0.138" (3.50mm) | Размер площадки для монтажа |
| - | Поляризация |
| Polar" |
Вопросы и ответы
Каков срок службы конденсатора UVZ1E221MPH?
Срок службы составляет 1000 часов при температуре 105°C. При более низких температурах срок службы увеличивается.
Для каких целей можно применять данный конденсатор?
Это конденсатор общего назначения (General Purpose), подходит для фильтрации, развязки, сглаживания в блоках питания, аудиоаппаратуре и других цепях постоянного тока.
Как определить полярность подключения?
На корпусе конденсатора имеется маркировка. Обычно длинный вывод — плюс (анод), короткий — минус (катод). Необходимо строго соблюдать полярность, иначе возможен выход из строя.
