Векторные анализаторы цепей серии Siglent SNA5000A — это серия анализаторов высокого класса. Этот анализатор поставляется с диапазоном частот 9 кГц-8,5 ГГц. Эти анализаторы можно использовать для определения характеристик ВЧ-/СВЧ-оборудования путем расчета коэффициентов отражения и передачи. Для этого эти анализаторы поддерживают 2-/4-портовые (в зависимости от физического количества портов) измерения параметров рассеяния, дифференциальных измерений и измерений во временной области. С помощью этих векторных анализаторов цепей также можно определить добротность, полосу пропускания и вносимые потери фильтра. Кроме того, они оснащены функциями преобразования импеданса, перемещения плоскости измерения, проверки предельных значений, проверки пульсаций, моделирования приспособлений и функций регулировки удаления/вставки адаптера.
Серия SNA5000A оснащена большим 12,1-дюймовым сенсорным экраном, на котором могут отображаться несколько окон измерений. в то же время. Данные измерений из памяти можно сравнивать с текущими данными, а анализаторы имеют функцию удержания данных. Кроме того, анализатор имеет видеовыход HDMI и может управляться дистанционно с помощью соединения USB или веб-сервера.
Обзор модели Модель SNA5002A SNA5004A SNA5012A SNA5014A SNA5022A SNA5032A Полоса пропускания 9 кГц – 4,5 ГГц 9 кГц – 4,5 ГГц 9 кГц – 8,5 ГГц 9 кГц – 8,5 ГГц 100 кГц – 13,5 ГГц 100 кГц – Порты 26,5 ГГц 2 4 2 4 2 2 Цена 6600 €6,600,00 Вкл. НДС 12 700 € 12 700,00 Искл. НДС 14 700 € 14 700,00 Искл. НДС 21700 €21 700,00 Искл. НДС 25070 25 070,00 € Искл. НДС 30080 30 080,00 € Искл. Технические характеристики НДС Разрешение по частоте 1 Гц Разрешение по мощности 0,05 дБ IFBW 10 Гц — 3 МГц Динамический диапазон 125 дБ Диапазон выходной мощности -55 — +10 дБм Макс. входной уровень +10 дБм Минимальный уровень шума Интерфейсы USB-A, USB-B, LAN, HDMI Дисплей 12,1-дюймовый сенсорный ЖК-экран TFT (1280×800) Вес 5,5 кг Размеры 378 x 284 x 126 мм Типы калибровки Калибровка отклика, Калибровка расширенного отклика,
Полная калибровка одного порта, Полная калибровка двух портов,
Полная калибровка трех портов, Полная калибровка четырех портов,
Калибровка TRL Типы измерений Измерение параметров рассеяния, измерение дифференциальных параметров,
Измерение приемника, анализ параметров во временной области ,
проверка предельных значений, проверка пульсаций, преобразование импеданса, моделирование приспособлений,
удаление/вставка адаптера, расширенный анализ параметров во временной области (TDR) Опции Механический калибровочный комплект Открытая нагрузка
Короткозамкнутая нагрузка
Фазосогласованная нагрузка (50 Ом)
Сквозной адаптер Механический калибровочный комплект 339 339,00 € Искл. Информация о НДС Настройка комплекта утилит VNA 1 кабель N (штекер) — SMA (штекер)
1 кабель N (штекер) — N (штекер)
2 адаптера N (штекер) — BNC (гнездо)
2x N (Папа) — SMA (гнездо) Адаптер
1x 10 дБ аттенюатор VNA Универсальный комплект 235 235,00 € Вкл. Информация об НДС Добавить в корзину Аксессуары

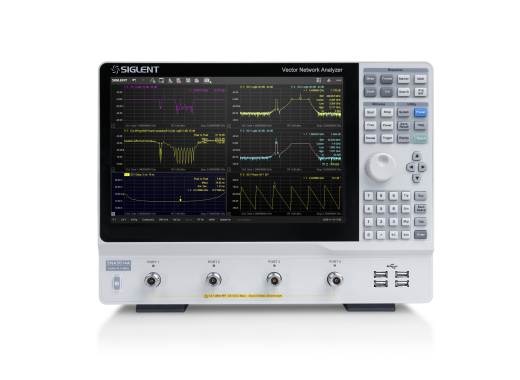

По умолчанию SNA5014A поставляется с:
- Сертификат калибровки
- Кабель питания
- USB-кабель
