Описание

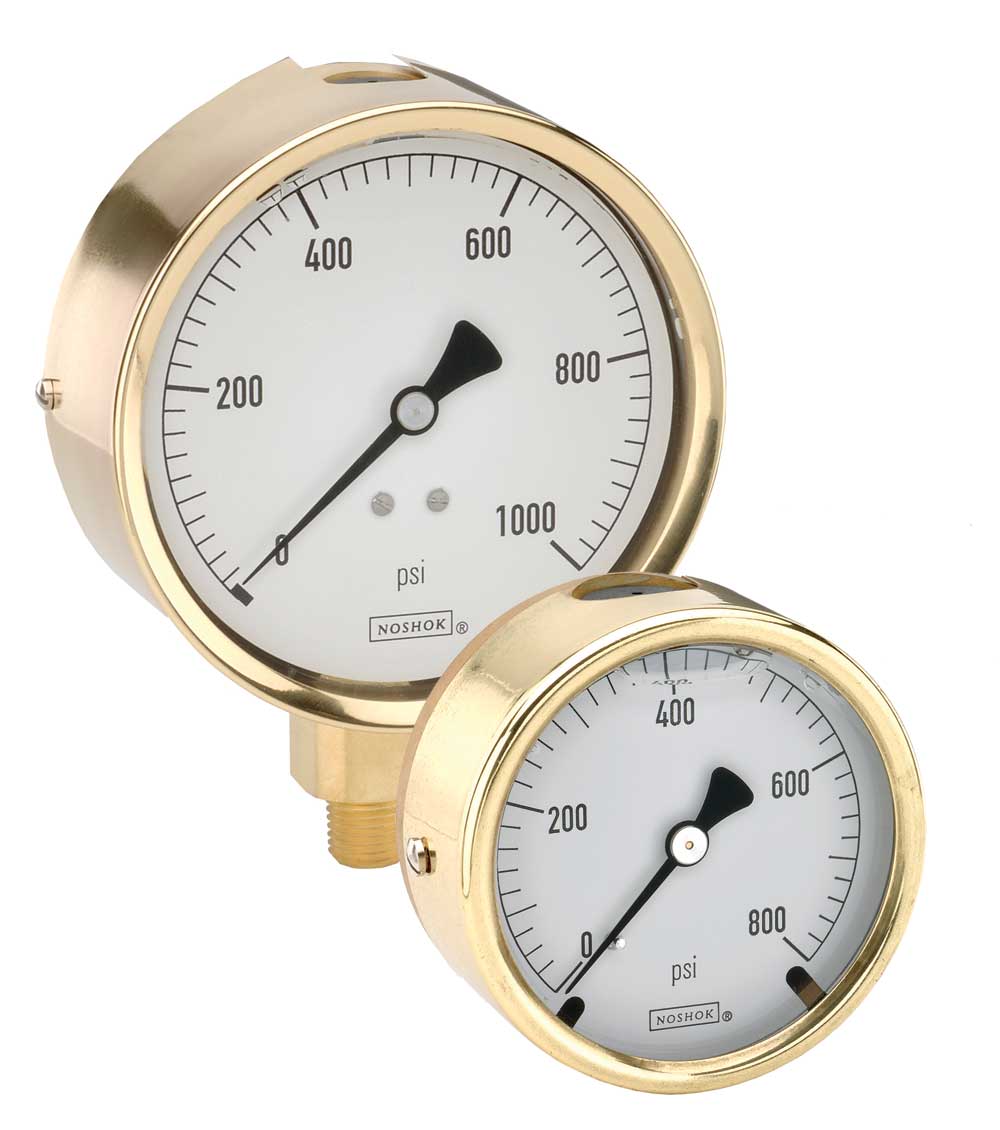

Заполненные жидкостью манометры серии NOSHOK 300 с латунным корпусом разработаны для работы в тяжелых условиях и доступны в размерах манометров 2-1/2 дюйма и 4 дюйма.
Рабочее динамическое давление манометров серии 300 должно быть ограничено 60 % диапазона шкалы. Рабочее статическое давление, при котором не возникают резкие колебания, должно быть ограничено до 90 % диапазона шкалы.
Области применения
- Автомобилестроение
- Строительство
- Гидравлика и пневматика
- Горнодобывающая промышленность
- Штамповочные и формовочные прессы
- Транспорт
Технические характеристики
Особенности
- Диапазон вакуума и соединения от 0 до 15 000 фунтов на квадратный дюйм.
- Точность:
- ±1,6 % полной шкалы (модель 2-1/2 дюйма)
- ±1 % от полной шкалы (модель 4 фута)
- Диапазоны температур:
- Среда: от -4 °F до 140 °F (-20 °F) от C до 60°C)
- Окружающая среда: от 0°F до 160°F (от -18°C до 71°C)
- Доступны дополнительные температурные диапазоны от -40°F до 212°C °F (от -40°C до 100°C)
- Измерительный элемент:
- 600 фунтов на квадратный дюйм или меньше, модель 2-1/2 дюйма: медный сплав Трубка C
- от 800 до 6000 фунтов на квадратный дюйм, модель 2-1/2 дюйма: спиральная защитная трубка из медного сплава.
- от 7500 до 15 000 фунтов на квадратный дюйм, модель 2-1/2 дюйма: Спиральная защитная трубка из нержавеющей стали 316.
- 1000 фунтов на квадратный дюйм или менее, модель 4 дюйма: трубка C из медного сплава.
- 15 000 фунтов на квадратный дюйм, модель 4 дюйма: спиральная защитная трубка из нержавеющей стали 316
- 15 000 фунтов на квадратный дюйм, модель 4 дюйма. li>
- Соединения
- Модель 2-1/2′: 1/4′ NPT, литая под давлением Латунь с корпусом, 7/16′ — 20 регулируемый тип SAE, прямой резьба с уплотнительным кольцом FKM опционально для многих диапазонов.
- Модель 4 дюйма: 1/4 дюйма NPT, литая под давлением Латунь с корпусом, 1/2 дюйма NPT доступна для некоторых диапазонов в качестве стандартной опции, а также для всех остальных Диапазон 4 фута не входит в стандартную комплектацию.
- Наполняющая жидкость: глицерин (стандарт).
- Внутренние детали из медного сплава.
