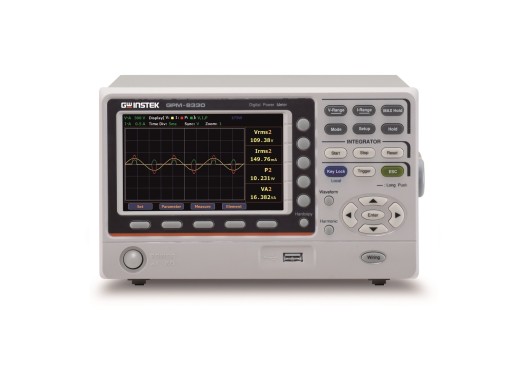

Цифровая измерительная мощность GW Instek GPM-8330

GW Instek GPM-8330 — это высокоточный 3-канальный программируемый цифровой измеритель мощности, который можно использовать для одновременных 3-фазных измерений в источниках питания переменного и постоянного тока с испытательной полосой от 0,1 Гц до 100 кГц + постоянный ток. и аналого-цифровой преобразователь 16 бит с частотой дискретизации 300 кГц.

Имеет кнопку выбора подключения (1P3W, 3P3W, 3P4W, 3V3A) и функцию автоматического выбора диапазона для режима интеграции. Измерения можно получать и сохранять через разъемы RS-232C, USB (устройство/хост) и LAN. Отображает сигналы V (напряжение), I (ток) и P (мощность). Снимки экрана с отображением этих сигналов можно сделать через USB-хост.

Этот продукт соответствует стандарту IEC 61000-4-7, что делает его пригодным для проведения измерений (интер)гармоник (50/60 Гц) для обеспечения ЭМС. Тестирование.

Обзор модели Модель GPM-8213 GPM-8310 GPM-8330 Полоса пропускания Постоянный ток, 45 Гц – 6 кГц Постоянный ток, 0,1 Гц – 100 кГц Постоянный ток, 0,1 Гц – 100 кГц Количество измеряемых параметров 19 25 26 Максимальное напряжение, ток 600 В (среднеквадратичное значение), 20 Аква 600 В (среднеквадратичное значение), 20 Аква 1000 В (среднеквадратичное значение), 20 Аква (при CF = 3) Дисплей 4” TFT LCD 5” TFT LCD 5” TFT LCD Цена 830 830,00 € Искл. НДС 1418 €1 418,00 Искл. НДС 3958,68 €3 958,68 Искл. Спецификации НДС Электрические характеристики Измеряемые параметры Напряжение (В постоянного тока, В переменного тока, В среднеквадратичное значение, Вмин, В+пик, В-пик)
Ток (Idc, Iac, Irms, I+pk, I-pk)
Активная мощность (P) , P+pk, P-pk)
Полная мощность (ВА)
Реактивная мощность (вар)
Коэффициент мощности (PF)
Коэффициент амплитуды (CFI, CFV)
Угол фазы (DEG) )
Частота (ВГц, IГц)
Общее гармоническое искажение (THDI, THDV)
Максимальный коэффициент тока (MCR)
Математические вычисления (MATH) Общая точность DC: &plusmn, 0,1% от показания &plusmn, 0,2% диапазона Разрешение АЦП 16 бит Частота дискретизации АЦП 300 кГц










Интерфейсы RS-232C, USB (устройство/хост), LAN Размеры 220 x 132 x 402,5 мм Вес 3,85 кг Аксессуары

По умолчанию GPM-8330 поставляется с:

• Шнур питания
• 3 испытательных провода (GTL-209)
• 3 измерительных провода (GTL-212)
• Крышка клемм (GPM-002)
