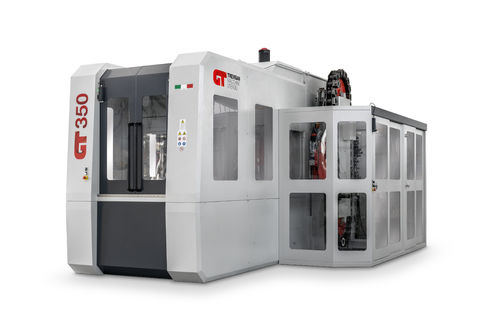

Рабочий блок, изготовленный из чугуна, состоит из двухпозиционной револьверной головки, оснащенной интегрированной торцевой головкой по оси U (диаметр 300 мм с ходом 70 мм), способной вращать фиксированную заготовку и максимальный диаметр обработки 350 мм. Вторая позиция, напротив, оснащена обычным шпинделем, который может вращаться со скоростью до 4500 об/мин. Рабочая ось обоих положений одинакова, и для перехода из одного в другое револьверная головка совершает поворот на 180°. Обычный шпиндель оснащен трансмиссией для управления сменной торцовочной головкой инструмента. Это токарное устройство имеет диаметр 135 мм и ход 30 мм и идеально подходит для обработки деталей малого диаметра на высоких оборотах. Шпиндель также специально разработан для использования угловых головок. Изготовлен из прочной стали и имеет снятые напряжения сварные конструкции, обеспечивающие максимальную жесткость, в то же время оставляя открытые участки для эффективного отвода стружки и охлаждающей жидкости из рабочей зоны. Индексируемый поворотный стол размером 630 x 630 мм имеет 360 000 непрерывных делений и программируемое двунаправленное вращение с использованием бесщеточного серводвигателя. Стол оснащен системой управления позиционированием поддонов и встроенным центрирующим штифтом и системой зажима поддонов с максимальной грузоподъемностью 1100 кг.
Технические характеристики
ХарактеристикиТип управленияЧПУТипвертикальный Конструкцияс поворотным столомДиаметр
300 мм (11,81 дюйма)
