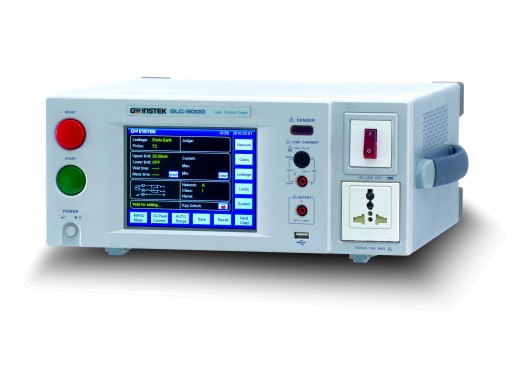

GW Instek GLC-9000 — это устройство для измерения тока утечки, которое используется для проведения испытаний на ток утечки (или так называемых испытаний на ток прикосновения) электрических и электронных устройств (IEC 60990).
GLC-9000 работает с 9 различными измерительными сетями (также называемыми измерительными устройствами (MD)), что позволяет моделировать человеческое тело, в то время как испытуемое оборудование (EUT) подвергается испытанию на ток утечки в соответствии со специальными стандартами или правилами, такими как IEC, UL, JIS и т. д.
Измерительное устройство имеет возможность измерения 8 различных типов токов утечки. Кроме того, имеется 50 предустановленных условий испытаний, соответствующих IEC 60990 и другим стандартам. Также имеется 30 слотов памяти для хранения личных настроек.
Технические характеристики Диапазон постоянного тока 50 мкА / 500 мкА / 5 мА / 25 мА Разрешение 0,01 мкА / 0,1 мкА / 1 мкА / 10 мкА Точность ±1,0% от диапазона измерений /±(0,2% от показания + 3 dgt) Диапазон переменного/переменного и постоянного тока 50 мкА / 500 мкА / 5 мА / 25 мА Разрешение 0,01 мкА / 0,1 мкА / 1 мкА / 10 мкА Точность 10 Гц – 100 кГц: ±2,0 % полной шкалы / ±(2,0 % показания + 6 dgt)
100 кГц – 1 МГц: ± 2,0 % полной шкалы / ±(2,0 % показания + 10 dgt) Пиковый диапазон переменного тока 500 мкА / 1 мА / 10 мА / 75 мА Разрешение 0,1 мкА / 1,0 мкА / 10 мкА / 100 мкА Точность 20 Гц – 1 кГц: ±4,0 % полной шкалы/ ±2,5 % fs/ ±(2,0 % показания + 6 цифр)
1 кГц–10 кГц: ±5,0 % шкалы/ ±5,0 % шкалы/ ±(5,0 % показания + 10 цифр) Режимы измерения AC/DC/AC+DC 10,0–300,0 В пикового переменного тока 15,0–430,0 В Функция SELV Доступное ИО (проверка V/I) Напряжение 85–300 В Ток 0,5–10 А Память 30 слотов Интерфейс USB-хост, USB-устройство, RS-232C, GPIB, EXT, I /O Дисплей Цветной сенсорный TFT-экран с разрешением 320 x 240 Вес 5,0 кг Размеры 330 x 150 x 350 мм Аксессуары
В комплект поставки GW Instek GLC-9000 входят:
- Шнур питания
- Тестовые щупы (2 шт.)
- Зажимы типа «крокодил» (4 шт.)
- Фольговый щуп
- Руководство пользователя
