Каждое электронное устройство, поступающее на рынок, должно соответствовать определенным «рекомендациям по ЭМС». Эти рекомендации относятся к степени, в которой испытуемое устройство создает электромагнитные помехи другим устройствам. Сеть стабилизации импеданса линии (LISN) — это устройство, которое используется вместе с измерительным приемником или анализатором спектра для измерения помех в линии электропередачи. Как следует из названия, LISN обеспечивает стабилизированное фиксированное измерение импеданса независимо от импеданса источника тока.

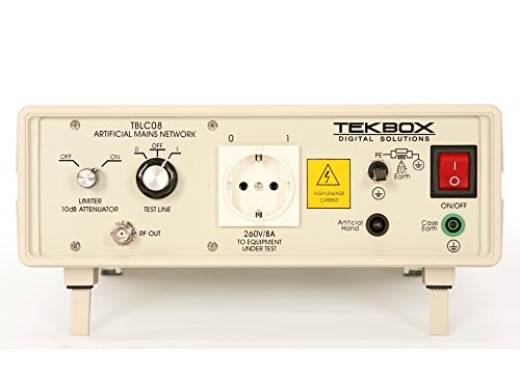

TBLC08 — это LISN 50 мкГн, который можно использовать для измерения кондуктивного шума в линии питания устройства с однофазным питанием переменного тока. Этот LISN предназначен для проведения предварительных испытаний на соответствие ЭМС в диапазоне частот от 9 кГц до 30 МГц. TBLC08 подключается между источником тока и тестируемым устройством, и можно измерить кондуктивный шум относительно фазы и нейтрали. Этот кондуктивный шум с минимальными потерями подключается к разъему 50 BNC, где можно проанализировать помехи. Например, с помощью анализатора спектра.
Для получения дополнительной информации об измерениях в соответствии с рекомендациями TBLC08 и EMC обратитесь к PDF-файлам внизу этой страницы. Кроме того, имеется программное обеспечение для ПК для дальнейшего анализа измерений ЭМС. Это программное обеспечение EMCview можно найти здесь.
Внимание! Этот LISN подходит для испытаний на ЭМС однофазных устройств с питанием от сети переменного тока. Для тестирования устройств с питанием от постоянного тока вы можете использовать TBOH01. Технические характеристики Диапазон частот 9 кГц – 30 МГц Макс. напряжение 240 В/50–60 Гц (CAT II) Макс. ток8 А Импеданс50 Ом ║ (50 мкГн + 5 Ом) Искусственная рука220 пФ + 511 Ом Ограничитель/АттенюаторОт 150 кГц до 30 МГц, 10 дБ Кабель питанияIEC 60320 C13
