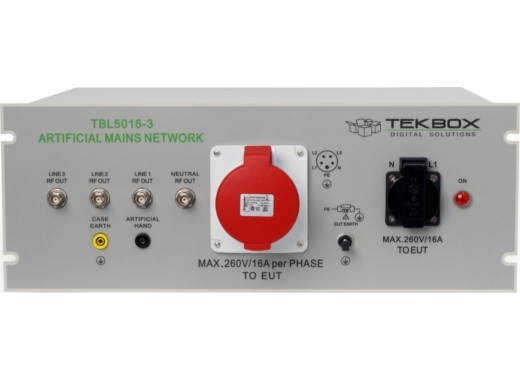

Tekbox TBL5016-3 — это сеть стабилизации импеданса линии, предназначенная для измерения линейных помех в ходе предварительных испытаний на соответствие требованиям ЭМС в диапазоне частот 9 кГц–30 МГц, что соответствует стандарту CISPR16. Этот LISN предназначен для тестирования как 3-фазного, так и однофазного оборудования с питанием переменного тока напряжением до 450/260 В и током до 16 А. LISN может измерять кондуктивный шум по каждой фазе и на нейтральном проводе, который также имеют отдельные радиочастотные выходы. Кроме того, TBL5016-3 оснащен искусственным ручным подключением.
Если вы ищете LISN, который может проводить больший ток, обратите внимание на версию этого LISN на 32 А.
Технические характеристики Диапазон частот 9 кГц – 30 МГц Макс. напряжение 450/ 260 В / 50–60 Гц (CAT II) Макс. ток 16 А Импеданс 50 Ом ║ (50 мкГн + 5 Ом) Искусственная рука 220 пФ + 511 Ом Подключение 50 Ом BNC Размеры 520 x 470 x 180 мм Вес 21 кг Аксессуары
В комплект поставки Tekbox TBL5016-3 входят:
- Шнур питания
- Коаксиальный кабель RG223 BNC-папа-N-папа (100 см)
- Оконечная нагрузка 3x 50
- Фильтр верхних частот TBHPF1-9 кГц
- TBHPF1-9 кГц
