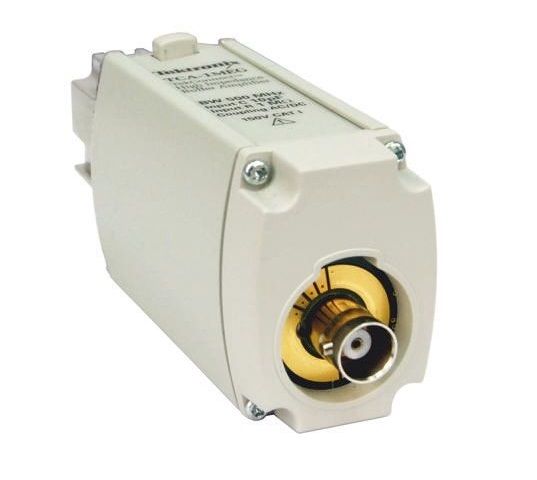

TCA-1MEG Усилитель пробника Tektronix

Характеристики:

• Полоса пропускания: от 0 до >>, 500 МГц
• Входное сопротивление: 1 МОм/10 пФ
• Ограничение полосы пропускания: полное/ 100 МГц/20 МГц
• Входная связь: DC/AC/GND
• Включает пассивный пробник P6139A, 500 МГц, 10X
• Интерфейс TekConnect обеспечивает превосходную точность сигнала, Непревзойденная универсальность и простота использования

Применения:

• Приводы двигателей
• Промышленная/бытовая электроника
• Полупроводниковые устройства (тиристоры, IGBT, полевые транзисторы, КМОП)
• Спектральный анализ
• Анализ дисковых накопителей
• Проверка, характеристика и отладка сложных конструкций в коммуникациях, компьютерах и полупроводниковая электроника
• Анализ джиттера и синхронизации (компьютерные системы)
• Исследование переходных процессов
• Источники питания/инверторы (импульсные и линейные)
• Электронные балласты
• Мобильная связь (телефон, спутник, ретрансляционные станции)
• Транспортные системы (электронные транспортные средства, электропоезда, локомотивы, авионика)

Система высокоимпедансного буферного усилителя Tektronix TCA-1MEG расширяет возможности высокопроизводительных осциллографов Tektronix, делая их идеальными для различных измерений общего назначения.

Система усилителя TCA-1MEG обеспечивает Тракт 1 МОм, который легко демонтируется и заменяется широким набором пробников, усилителей и адаптеров TekConnect.

Эта система усилителя обеспечивает универсальность высокопроизводительных осциллографов Tektronix за счет добавления входной связи (по выбору), полосы пропускания ограничение (выбирается) и вход 1 МОм, который обеспечивает доступ к широкому спектру измерительных решений.

Эти решения включают в себя пассивные пробники общего назначения, высоковольтные пробники (пассивные несимметричные и активные дифференциальные), микровольтные дифференциальные пробники и токовые пробники.

С помощью этого инструмента высокопроизводительные осциллографы Tektronix теперь могут выполнять измерения, такие как первичные и вторичные уровни напряжения питания, токи и повышенные напряжения, а также оценивать требования к питанию тестируемое устройство.

Для современных высокоскоростных измерительных решений наличие согласований 50 Ом и 1 МОм на одном и том же входном тракте ставит под угрозу достоверность сигнала. За счет возможности замены тракта 1 МОм система буферного усилителя с высоким импедансом TCA-1MEG устраняет необратимую деградацию высокоскоростного тракта сигнала. Это также позволяет пользователям легко и быстро настраивать входные характеристики каждого канала, необходимые для их измерений. Заменив TCA-1MEG на высокопроизводительный тракт 50 Ом или другое высокоскоростное пробное решение, на входе осциллографа поддерживается максимальная точность сигнала.

Интерфейс Tek Connect обеспечивает превосходную точность сигнала, непревзойденную универсальность и Простота использования

Интерфейс TekConnect обеспечивает превосходную точность сигнала с полезной полосой пропускания до 18 ГГц на входе осциллографа, а также предлагает непревзойденную универсальность благодаря самому широкому в мире набору дополнительных решений для сбора сигналов для высокопроизводительных, осциллографы реального времени.

Этот интерфейс обеспечивает более надежный интерфейс осциллографа для продуктов следующего поколения с аналоговой полосой пропускания в несколько ГГц, преодолевая многие из присущих интерфейсов на основе BNC ограничений пропускной способности. Интерфейс TekConnect сохраняет низковольтный коэффициент стоячей волны (КСВН) 50 Ом, а также надежное электрическое соединение. Удобный механизм разблокировки и блокировки одной кнопкой обеспечивает быструю и легкую установку и снятие датчиков, усилителей и адаптеров.
