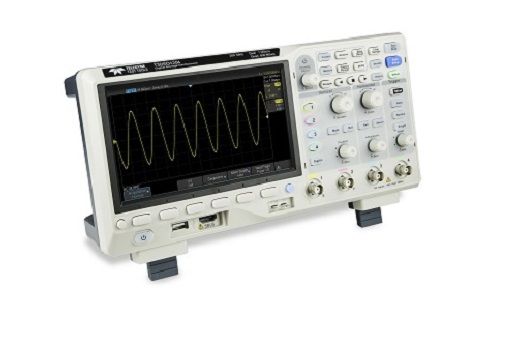

T3DSO1102 Цифровой осциллограф Teledyne LeCroy

Характеристики:

• Полоса пропускания: 100 МГц
• 2 канала
• Частота дискретизации до 1 Гвыб/с
• Долгая память — до 7 Мвыб/канал (14 Мб с чередованием)
• Длинный захват — до 28 Мб с чередованием
• Математика и измерение — 7 основных математических функций плюс БПФ и 38 автоматических измерений параметры
• Подключение — USB для хранения данных, печати и управления ПК, а также LAN для быстрой передачи данных
• Запуск и декодирование последовательной шины — I2C, SPI, UART, RS232, CAN, LIN
• Регистратор последовательности сигналов — запись и воспроизведение до 80 000 сигналов
• Дополнительный MSO — 16 цифровых каналов (только 4 канала и серия A)
• С сигналом скорость захвата до 400 000 осц/с (последовательный режим), осциллограф может легко регистрировать необычные или маловероятные события
• БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциальное, квадратный корень, которые позволяет быстро извлекать результаты из осциллограмм и измерений.

Стандартные аксессуары:

• USB-кабель -1
• Быстрый старт -1
• Пассивный пробник -4 / 2
• Сертификация -1
• Шнур питания -1

Тестовые инструменты Teledyne Новая функция осциллографов T3DSO1000 двухканальные и четырехканальные модели. Доступны двухканальные модели с аналоговой полосой пропускания 100 МГц, 200 МГц и 350 МГц, один АЦП с максимальной частотой дискретизации до 2 Гвыб/с и память до 28 Мвыб. Четырехканальный осциллограф доступен в моделях на 100 и 200 МГц и включает в себя два АЦП 1 Гвыб/с и два модуля памяти 14 Мвыб. Когда все каналы включены, каждый канал имеет частоту дискретизации 500 Мвыб./с или 1 Гвыб./с для серии А и стандартную длину записи 7 Мвыб. или 14 Мвыб. для серии А. Когда активен только один канал на АЦП, максимальная частота дискретизации и максимальная длина записи удваиваются.

Для простоты использования наиболее часто используемые функции доступны с удобной передней панели. дизайн панели.

256-уровневая градация яркости и отображение цветовой температуры

Новая технология отображения обеспечивает высокую частоту обновления. Результирующая кривая с градацией интенсивности становится ярче для событий, которые происходят с большей частотой, и тускнеет, когда события происходят с меньшей частотой.

История сигналов (History) Mode и Segmented Acquisition (Sequence)

Воспроизведение последних инициированных событий с использованием функции истории. Сегментированная коллекция памяти будет хранить триггерные события в нескольких (до 80 000) сегментах памяти. В каждом сегменте будут храниться запущенные сигналы и метка времени для каждого кадра.

Длина записи

До 14 Мвыб. (один канал/парный режим), 7 Мб/канал (два канала/парный режим) . Используя аппаратные технологии масштабирования и максимальную длину записи до 14 Мп, пользователи могут выполнять передискретизацию для захвата более длительных периодов времени с более высоким разрешением и использовать функцию масштабирования, чтобы увидеть более подробную информацию о каждом сигнале.

Отличная скорость

Двухканальные серии имеют один АЦП 1 Гвыб/с, четырехканальные серии имеют два АЦП 1 Гвыб/с. Когда все каналы включены, максимальная частота дискретизации каждого канала составляет 500 Мвыб./с. Когда активен один канал на АЦП, он имеет частоту дискретизации 1 Гвыб/с.

Частота захвата сигнала

При скорости захвата сигнала до 400 000 осц./с (последовательность режим), осциллограф может легко фиксировать необычные или маловероятные события.

Технология высокоскоростного отображения нового поколения

• Скорость захвата сигнала до 100 000 осц./с (нормальный режим) и последовательный режим 400 000 осц./с.
• Поддерживает 256-уровневую градацию интенсивности и режимы цветного отображения Длина записи до 14 Мп.

Математические функции

БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень, что позволяет быстро извлекать результаты из сигналов и измерений.

Измерение стробирования и масштабирования

Through Измерение Gate и Zoom, пользователь может указать произвольный интервал анализа данных формы сигнала и статистики. Это помогает избежать ошибок измерения, которые могут быть вызваны неверными или посторонними данными, значительно повышая достоверность и гибкость измерений.

Несколько типов интерфейсов

USB-хост, USB-устройство (USB-TMC ), LAN, Trigger Out, что позволяет пользователям сохранять данные для внешнего анализа и изображения экрана для отчетов.

Технические характеристики
