Описание семейства продуктов
- Доступны коэффициенты отражения/пропускания 50/50 и 30/70
- Подложки B270 для высокой производительности от 400 до 2000 нм
- Доступны версии UV-NIR
li>

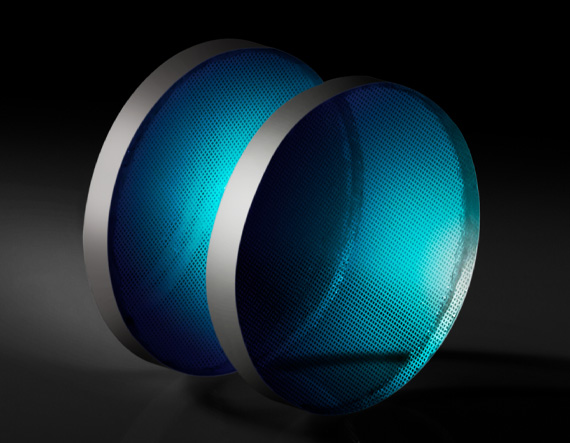

VIS-NIR Светоделители в горошек имеют постоянное отношение отражения/пропускания в видимом и ближнем ИК-диапазонах. Улучшенное алюминиевое покрытие, нанесенное методом вакуумного напыления на подложки SCHOTT B270 с фиксированными квадратными апертурами, гарантирует коэффициенты отражения/пропускания 30/70, 50/50 в диапазоне длин волн от 400 до 2000 нм. Падающий свет отражается покрытой областью и проходит через окружающую непокрытую подложку. Светоделители VIS-NIR Polka-Dot не чувствительны к углу, поэтому они идеально подходят для разделения энергии источника лучистого света с диаметром луча не менее 2 мм. Эти светоделители особенно полезны с широкополосными, протяженными источниками, такими как вольфрамовые, галогенные и ксеноновые лампы, а также для использования в монохроматорах, спектрофотометрах и других оптических системах.
Примечание. Поверхность этих светоделителей очень чувствителен, и к нему нельзя прикасаться при работе с оптикой. Если требуется очистка для удаления частиц пыли, рекомендуется бесконтактная очистка с использованием чистого сжатого воздуха.
Технические характеристики
Angle of Incidence (): 0 — 45 Center to Center Spacing (mm): 0.15 Clear Aperture (%): 90 Coating: Square Aluminum (AlMgF2) Apertures Construction: Polka-Dot Diameter (mm): 12.70 +0.0/-0.5 Minimum Aperture (mm): 2.00 Operating Temperature (C): 150 Maximum Parallelism (arcmin): <,3 Reflection/Transmission Ratio (R/T): 30/70 Reflection/Transmission Tolerance (%): ±,5 @ 45 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More B270 Surface Quality: 80-50 Thickness (mm): 1.65 ±,0.1 Type: Standard Beamsplitter Wavelength Range (nm): 400 — 2000
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
