SUP5-SRAUTOSEN Программное обеспечение Tektronix

Дополнительные функции:

• Программное обеспечение доступно в качестве обновления для существующего MSO серии 5.
• Запуск и анализ последовательных сигналов автомобильных датчиков (SENT)
• Запуск по всем критическим элементам последовательной шины, таким как адрес, данные и т. д.
• Декодируйте все критические элементы каждого сообщения. Больше не нужно считать 1 и 0!
• Выполняйте поиск определенных сообщений в длинных записях с заданными пользователем критериями

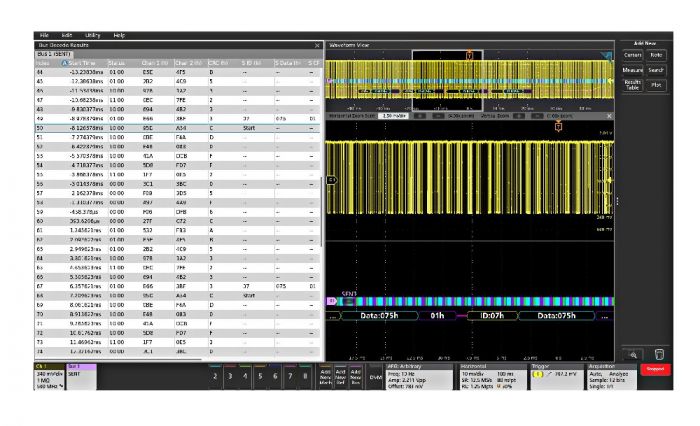

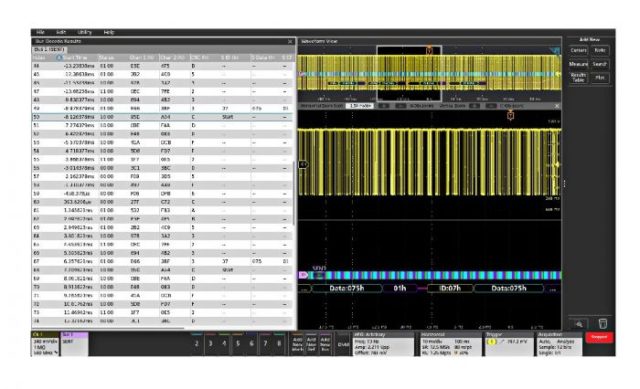

• Таблица событий показывает декодированную активность последовательной шины в табличном формате с временными метками для быстрой сводки активности системы

Характеристики

Параметры настройки шины

• Источник SENT: Аналоговые каналы, Цифровые каналы, Активные математические каналы, Активное задание каналы
• Пороги: пороги для каждого канала
• Рекомендуемое зондирование: несимметричное
• Полярность: нормальная, обратная
• Тактовая частота: 1 мкс — 300 мкс
• Допуск тактового импульса: 1–30 %
• Быстрые каналы данных: 1 или 2
• Полгобайты данных (1 быстрый канал данных): 3 , 4 или 6 полубайтов
• Ширина канала (C1/C2) (2 канала быстрых данных): 12/12, 14/10 или 16/8 бит
• Импульс паузы: Да, нет
• Медленный канал: нет, расширенный с 4-битным идентификатором, расширенный с 8-битным идентификатором, короткий
• Доступные форматы: смешанный шестнадцатеричный, двоичный, шестнадцатеричный, смешанный Десятичный

Режимы отображения

• Шина: только шина
• Шина и сигналы: одновременное отображение шин и цифровых сигналов
• Таблица результатов: данные декодированного пакета в виде таблицы

Параметры запуска шины

• Запуск по: начало пакета, быстрый канал (состояние/связь , данные), ошибка CRC

Параметры поиска шины

• Поиск по: начало пакета, быстрый канал (статус/связь, данные), медленный канал ( Идентификатор сообщения, данные), импульс паузы (количество тактов), ошибка (длина кадра, CRC)

Декодирование шины

• Максимальная тактовая частота/скорость передачи данных: До 10 Мбит/с (для автоматического декодирования шины)

Отображение декодирования:

• Синхронизация (зеленый пакет)
• Быстро Статус канала (фиолетовый пакет)
• Идентификатор сообщения медленного канала (желтый пакет)
• Данные (голубой пакет)
• CRC (фиолетовый пакет)
• Пауза (фиолетовый пакет)
• Ошибки (красный пакет)

Программное обеспечение Tektronix 5-SRAUTOSEN позволяет запускать информацию на уровне пакетов на шинах SENT, а также аналитические такие инструменты, как цифровое представление сигнала, представление шины, декодирование пакетов, инструменты поиска и таблицы декодирования пакетов с информацией о метках времени.

На последовательной шине один сигнал часто включает в себя адрес, управление, данные, и информация о часах. Это может затруднить выделение интересующих событий. Последовательные приложения для MSO серии 5 превращают осциллографы в надежный инструмент для отладки последовательных шин с автоматическим запуском и декодированием для I2C, SPI, CAN, CAN FD, LIN, FlexRay, SENT, RS-232/422/485, UART, MIL-STD-1553, ARINC 429, I2S, LJ, RJ и TDM.
