Описание семейства продуктов
- Доступны различные варианты длины держателя и монтажных отверстий
- Низкопрофильная конструкция с плавным движением
- Повышенная стабильность и точность <1 мрад по прямой линии
li>
Системы оптических направляющих типа «ласточкин хвост» предназначены для простой и стабильной установки и позиционирования различных оптических компонентов вдоль одной оси. Рельсы имеют прорези, которые позволяют крепить их к стандартным макетным платам ¼,-20 TPI и M6 или оптическим столам. Доступны держатели с различной длиной и расположением отверстий для удовлетворения различных потребностей монтажа, включая варианты, напрямую совместимые с нашими ручными столиками TECHSPEC для точного выравнивания. В держателях используется уникальная конструкция, состоящая из двух частей, чтобы предотвратить контакт стопорных винтов с рельсом и обеспечить легкое крепление и снятие. Все детали системы оптических направляющих «ласточкин хвост» изготовлены из черного анодированного алюминия, чтобы свести к минимуму паразитные отражения или блики.
Примечание: направляющие и держатели продаются отдельно.
Технические характеристики

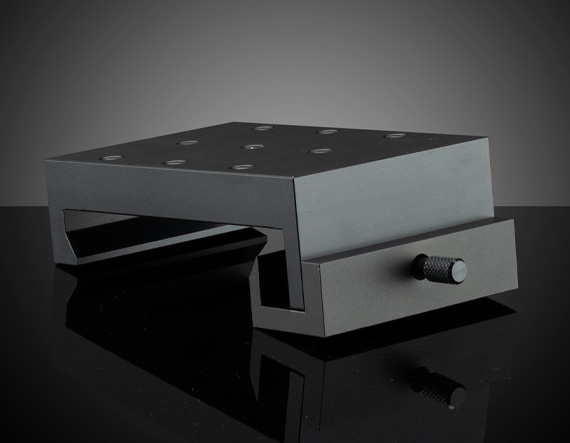

Type of Movement: Linear (X) Guide System: Dovetail Type of Drive: Manual Type: Metric Length (inches): 2.5 Length (mm): 63.50 Construction: Black Anodized Aluminum Mounting Threads: (9) M6 x 1.0 on 25mm Note: Carrier
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
