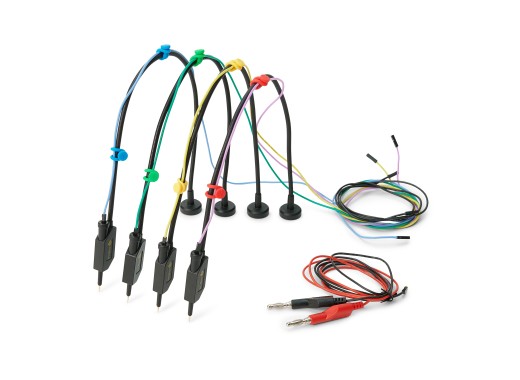

Этот продукт Sensepeek SQ10 (6005) представляет собой более новую версию комплекта Sensepeek SP10 и поставляется с 4 датчиками Sensepeek SQ10 (10 МГц), 4 дополнительными тестовыми иглами, 5 тестовыми проводами DuPont-Dupont и 2 тестовыми проводами типа «банан-Dupont».
Эти зонды Sensepeek действительно первые в своем роде. Благодаря минималистичному дизайну и подпружиненной тестовой игле эти датчики без помощи рук позволяют пользователю легко выполнять мгновенные измерения и выполнять длительные сеансы запуска. Зонд очень гибкий и прочный, что экономит время и нервы, связанные с подготовкой правильной настройки. SQ10 поставляется с мощным магнитом в основании, как и все другие датчики и держатели Sensepeek, что позволяет легко размещать и перемещать датчик на металлической опорной пластине. К сожалению, датчики SQ10 имеют только один коэффициент затухания 1:1.
Если у вас еще нет металлического основания, вы можете посмотреть Sensepeek 4007. Полный комплект датчиков SQ10 вы можете посмотреть на Sensepeek 6012. Для пробников с другой полосой пропускания и коэффициентом затухания вы можете посмотреть SP100 (пробник 100 МГц) или SP200 (пробник 200 МГц).
Технические характеристики
Спецификации пробников SQ10 перечислены в таблице ниже.
Полоса пропускания 10 МГц Время нарастания 34 нс Затухание 1:1 Сопротивление иглы 0,02 Ω Защита от перенапряжения 200 В (постоянный ток/пиковый переменный ток) Макс. входное напряжение+60 В (постоянный ток) / 30 В (среднеквадратичное значение переменного тока) Макс. Постоянный ток2 А Диаметр наконечника зонда0,5 мм Аксессуары
В комплект поставки Sensepeek 6005 входят:
- 4 зонда Sensepeek SQ10
- 4 дополнительных тестовых иглы
- 5 тестовых проводов Dupont — DuPont
- 2 тестовых провода типа «банан» — DuPont
- 1 комплект держателей кабелей (разных цветов)
