Дополнительные характеристики:
- Полоса пропускания наконечника пробника 20 ГГц
- Пассивный пробник TDR с импедансом 50 Ом
- Справочная часть пробника с сопротивлением 50 Ом без помех
- Включает кабель SMA Precision 20 ГГц
- Функция срабатывания давления на наконечник датчика, используемая для срабатывания модуля защиты EOS/ESD 80A02
>
Применения
- Испытание импеданса, контролируемое печатной платой (TDR)
- Разработано для использования с модулем защиты от EOS/ESD 80A02
Характеристики
- Номинальная длина с кабелем: 1 метр
- Затухание: 1X
- Полоса пропускания только датчика: >20 ГГц
- Шаг датчика: 1,8 мм (сигнал относительно земли)
- Полоса пропускания кабеля: 20 ГГц
- Тип разъема: SMA
- Измеренное время спада отраженного сигнала TDR: спецификации <38 пс (типовое значение <28 пс для 80E04)
- Нагрузочный вход: 50 Ом
- Макс. Vin: 5,0 В
- Задержка распространения только для датчика: 1,0 нс
- Принудительная активация управления TDR: от 200 до 260 граммов

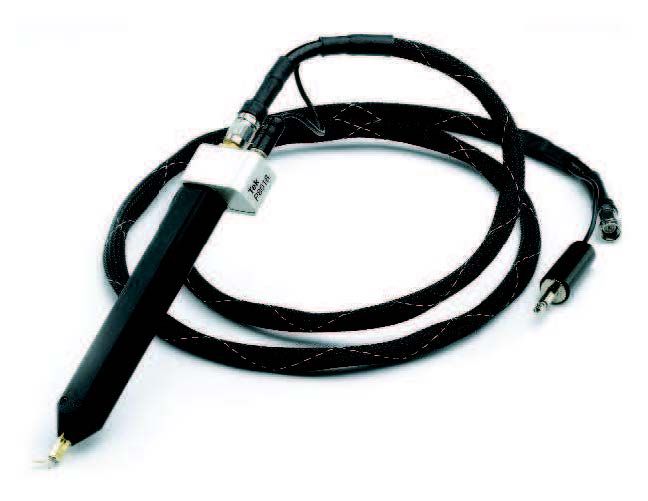

Ручной TDR-пробник Tektronix P8018 представляет собой несимметричный пассивный пробник с частотой более 20 ГГц, входным сопротивлением 50 Ом и прецизионным кабелем SMA с полосой пропускания 20 ГГц, высокопроизводительное решение для определения характеристик импеданса печатной платы TDR и высокоскоростного анализа электрических сигналов. Пробник P8018 можно использовать как автономный пробник с широкой полосой пропускания, но он специально разработан с функциями, предназначенными для использования с модулем защиты от EOS/ESD 80A02 для защиты моста отбора проб электрических пробоотборных модулей Tektronix от повреждения из-за перенапряжения ( EOS) и электростатический разряд (ESD), когда в тестируемом устройстве могут накапливаться большие статические заряды.
P8018 обеспечивает уникальную функцию срабатывания давления на кончик зонда и схему управления, которая при использовании с соответствующим 80A02 EOS/ Модуль защиты от электростатического разряда обеспечивает превосходную технику и производительность для модуля электрического отбора проб EOS/ESD для защиты полученных электрических сигналов и измерений TDR.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
