Серия XDS — это новая линейка продуктов Owon, основанная на успешной серии SDS. Производительность выдающаяся: глубина памяти составляет 40 мегаточек и скорость захвата сигналов 75 000 сигналов в секунду.

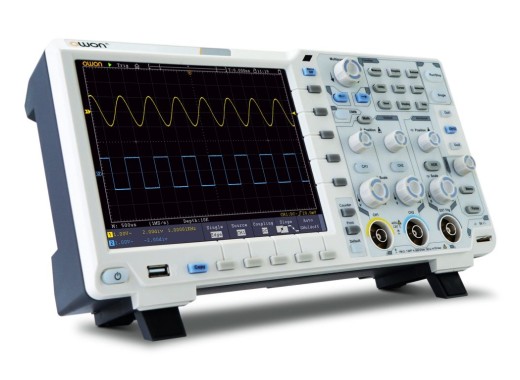

Эта модель — XDS3062A от Owon, имеет 12-битный АЦП вместо обычного 8-битного. Только улучшение разрешения не имело бы такой ценности, если бы Овон не улучшил также и уровень шума. И Овон этого не забыл. Для этого осциллографа чувствительность по вертикали начинается с 1 мВ вместо 5 мВ и увеличивается до 10 В/дел.
Серия XDS (так же, как и серия SDS) оснащена портом VGA, USB-хостом, USB-устройством, локальной сетью, AUX и ИК-портом. SCPI также поддерживается для удаленного управления и считывания значений. Прибор также имеет стандартную поддержку нескольких триггеров.
Разница между 8-битным и 12-битным АЦП
В видеоролике ниже вы можете увидеть разницу между 8-битным преобразователем и 12-битным аналого-цифровым преобразователем. преобразователь.
Технические характеристики Полоса пропускания 60 МГц Частота дискретизации 1 Гвыб/с (8 бит), 500 Мвыб/с (12 бит) Глубина памяти 40 Мбит/с Форма сигнала скорость захвата tot 75 000 Втфм/с Время нарастания &le, 5,8 нс Каналы 2 Масштаб по горизонтали 2 нс/дел — 1000 с/дел Разрешение по вертикали 1 мВ/дел — 10 В/дел Максимальное напряжение 1 МОм 300 В (среднеквадратичное) Входное сопротивление 1 МОм и 15 пФ Подключения USB-хост, USB-устройство, USB-порт для PictBridge, триггер, VGA и LAN Дисплей 8-дюймовый ЖК-дисплей, 800×600 пикселей Вес 2,6 кг Размеры 340 x 177 x 90 мм Опции
Следующие опции включены в комплект поставки XDS3062A бесплатно:
- VGA
- LAN
Конфигурацию опций изменить нельзя. Аксессуары:
В комплект поставки Owon XDS3062A входят следующие аксессуары:
- Шнур питания
- CD-диск с программным обеспечением для ПК
- Руководство пользователя
- CD-диск с программным обеспечением для ПК
- Руководство пользователя
- USB-кабель
- 2 датчика
- Регулятор датчика
