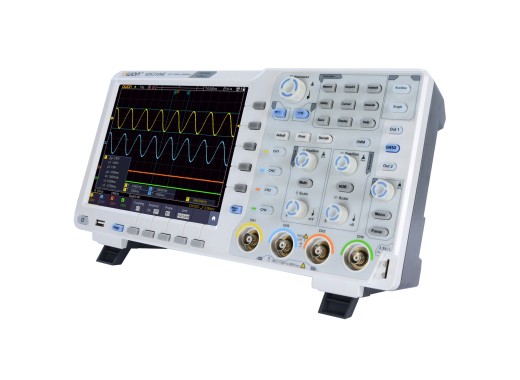

Осциллограф Owon XDS3104E — это 100-мегагерцовая версия осциллографов серии XDS3004E. Серия пополнилась двумя хорошими 4-канальными осциллографами начального уровня с очень хорошим соотношением цена/качество. Эти осциллографы являются интересной альтернативой 4-канальным осциллографам серии 1000 от Rigol и GW instek, а также имеют схожую цену. Осциллографы имеют больший экран, более высокую полосу пропускания и более высокую скорость захвата сигналов, чем, например, DS1054Z. Доступны 4-канальные осциллографы с частотой 60 или 100 МГц и сенсорным ЖК-дисплеем.
Осциллографы имеют низкий фоновый шум и относительно большую память для выборок. Для обработки данных возможно подключение через USB (хост и устройство) или локальную сеть к различным устройствам. Кроме того, осциллографы поддерживают LabVIEW и SCPI.
Модели
Разница между двумя моделями заключается только в полосе пропускания.
Модель XDS3064E XDS3104E Полоса пропускания 60 МГц 100 МГц Цена 329,75 329,75 евро Без учета. НДС 371,07 €371,07 Искл. Технические характеристики НДС Количество каналов 4 Частота выборки 1 Гвыб/с Варианты декодирования IIC, SPI, UART/RS232, CAN Вертикальное разрешение 8 бит Объем памяти 40 млн точек Скорость захвата сигнала 45 000 осциллограмм/с Интерполяция sin(x)/x, x Радиочастотное сопротивление 50 Поддержка омного зонда 0,001X–1000X Измеренное значение шума 0,4–0,6 мВ (при 1 мс, 1 мВ/дел, длина записи: 10 000) Дисплей 8-дюймовый ЖК-дисплей 800 x 600 пикселей
Сенсорный экран Подключение USB (хост/устройство) , PictBridge, Trig out(P/F), LAN, VGA Размеры 340 x 177 x 90 мм Опции
Следующие опции включены в комплект поставки XDS3104E бесплатно:
- VGA
- LAN
- Сенсорный экран ЖК-дисплей
- I2C, SPI, RS232, CAN
Состав опций изменить нельзя. Аксессуары
В комплект поставки осциллографов входят:
- Шнур питания
- Компакт-диск с программным обеспечением
- Руководство пользователя
- USB
- Зонды (1 на канал)
