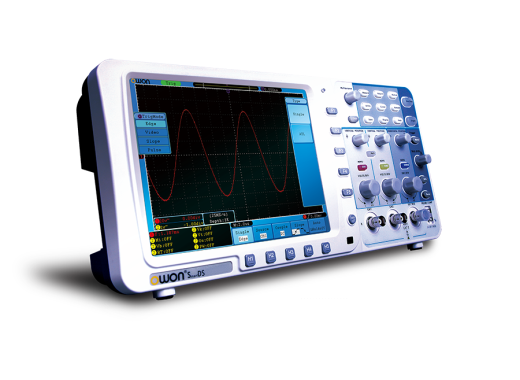

Owon SDS8302 — это осциллограф с частотой 300 МГц, входящий в серию SDS, которая представляет собой серию высококачественных осциллографов для требовательных пользователей. Большой объем памяти и множество функций делают эти прицелы ценным дополнением к любой лаборатории или рабочему пространству. Благодаря 8-цветному дисплею и 8-битному АЦП эти осциллографы четко и подробно отображают данные измерений. Результаты измерений можно экспортировать непосредственно на ПК с помощью разъема USB-B или на карту памяти с помощью разъема USB-A сбоку. Кроме того, на устройстве имеется разъем LAN. Прицелы с буквой «V» в конце названия по умолчанию имеют разъем VGA, помимо упомянутого ранее.
С дополнительным аккумуляторным блоком прицелы можно использовать в полевых условиях без необходимости использования внешний источник питания.
Модели
Модели серии SDS различаются в основном полосой пропускания и частотой дискретизации. Ниже самые большие различия показаны в таблице.
Модель Пропускная способность Частота дискретизации Цена SDS7072 70 МГц 1 Гвыб./с 304,96 304,96 € Искл. НДС SDS7102V 100 МГц 1 Гвыб./с 304,96 304,96 € Искл. НДС SDS7202V 200 МГц 1 Гвыб./с 453,72 €453,72 Не вкл. НДС SDS8202V 200 МГц 2 Гвыб./с 619,01 619,01 € Вкл. НДС SDS8302V 300 МГц 2,5 Гвыб./с 949,59 €949,59 Не вкл. Характеристики НДС Память 10 МБ (на канал) Дисплей 8′ TFT, 800×600 пикселей, 65535 цветов Входное сопротивление 1 МОм Время нарастания
(на входе) &le,5 нс Горизонтальный масштаб
( вход) 2 нс/дел — 100 с/дел Чувствительность по вертикали
(вход) 2 мВ/дел — 5 В/дел Аналого-цифровой преобразователь Разрешение 8 бит Максимальный диапазон измерения 400 В (пик-пик) Поддержка пробника 1x, 10x, 100x, 1000x Количество каналов 2 Возможности подключения USB 2.0 тип A, USB 2.0 тип B, LAN Вес (без коробки) 1,8 кг Размеры 340 x 155 x 70 мм
Подробное описание характеристик можно найти в спецификации лист Owon.
Аксессуары
Все прицелы серии SDS поставляются в комплекте:
- 2 зонда: 1x / 10x
- Кабель USB (70 см) )
- Шнур питания (170 см)
- Руководство
- Программное обеспечение (Windows 98, XP, Vista, 7)
- 3 года гарантии
Дополнительно:
- Прочная сумка для переноски Owon (18.18).
- Аккумуляторный блок (74.38).
Руководство для серии Owon SDS можно скачать здесь.
