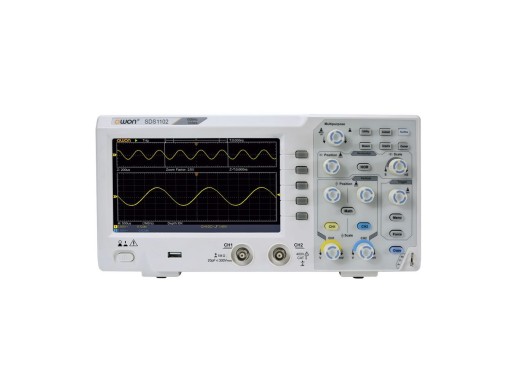

Owon SDS1102 — это недорогой осциллограф с частотой дискретизации 1 Гвыб/с и полосой пропускания 100 МГц. Этот осциллограф имеет в своем распоряжении 2 канала и позволяет сохранять до 10 тыс. точек для каждого измерения. Сзади имеется USB-разъем для экспорта результатов измерений на ПК, а также USB-разъем спереди для экспорта на USB-накопитель.
Эта модель имеет пассивное охлаждение: вентилятора нет, поэтому он молчит! Обзор модели
Модели серии SDS1000 различаются в основном полосой пропускания и каналами. Наиболее важные характеристики перечислены рядом друг с другом в таблице ниже.
Модель SDS1022 SDS1102 SDS1104 SDS1202 Каналы 2 2 4 2 Полоса пропускания 20 МГц 100 МГц 100 МГц 200 МГц Частота выборки 100 Мвыб/с 1 Гвыб/с 1 Гвыб. /с 1 Гвыб/с Цена 164,46 164,46 € Вкл. НДС 164,46 €164,46 Искл. НДС 222,31 Обычная цена: 280,17 евро Сейчас: 222,31 евро Без учета НДС. НДС 247,11 €247,11 Искл. Технические характеристики НДС Глубина памяти 10 кпт Время нарастания &le,3,5 нс Типы запуска По фронту, видео Разрешение по вертикали 8 бит Масштаб по вертикали 5 мВ/дел — 5 В/дел Масштаб по горизонтали 2,0 нс/дел ~ 100 с/дел Параметры измерения (по вертикали) Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms, параметры измерения (по горизонтали) Период, частота, +Wid, -Wid, время нарастания, время спада, +Dut, -Dut, задержка Дисплей 7 футов 800×480 TFT ЖК-дисплей Возможность подключения USB (Хост/устройство) Уровень шума Eleshop Размеры 301 x 152 x 70 мм Вес 1,1 кг Аксессуары
В комплект поставки осциллографа Owon SDS1102 входят:
- USB-кабель
- Шнур питания
- 1 комплект пассивных датчиков 100 МГц (т.е. 2 датчика)
- Инструмент для настройки датчиков
- Компакт-диск с программным обеспечением (или скачать здесь)
