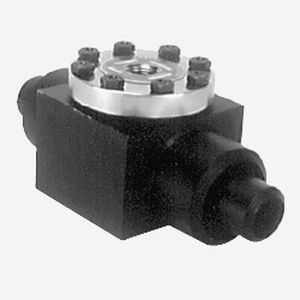

Мембранные разделители серий SMJ и SNJ представляют собой уплотнения проточного типа, предназначенные для измерения давления в трубопроводах с рубашкой, где используются нагретые технологические жидкости. Эти мембранные разделители имеют скользящие фланцы для простоты установки и выравнивания. Соединения рубашки под сварку в раструбе включены для установки на месте. Модель SMJ приваривается встык непосредственно к трубопроводу с рубашкой заказчика, тогда как модель SNJ включает в себя фланец. Уплотнения типов SMJ и SNJ предназначены для непрерывного режима работы и представляют собой сварную конструкцию мембранного уплотнения, в которой мембрана приварена непосредственно к корпусу прибора. Внутренняя часть верхней части диафрагмы имеет форму, соответствующую движению диафрагмы при максимально допустимом отклонении. Это минимизирует искажения. Заправочный винт входит в стандартную комплектацию. Уплотнения с рубашкой SMJ и SNJ доступны с диафрагмами из нержавеющей стали 316 ELC и открытыми деталями. Доступны другие материалы. Уплотнения SNJ имеют скользящие фланцы для простоты установки и выравнивания. Соединения рубашки под сварку в раструбе включены для установки на месте.
Технические характеристики
ХарактеристикиСистема монтажас фланцевым соединениемДругие характеристикидля манометровОбластьпроцессДавление
103 бар (1493,89 фунтов на квадратный дюйм)
