Описание

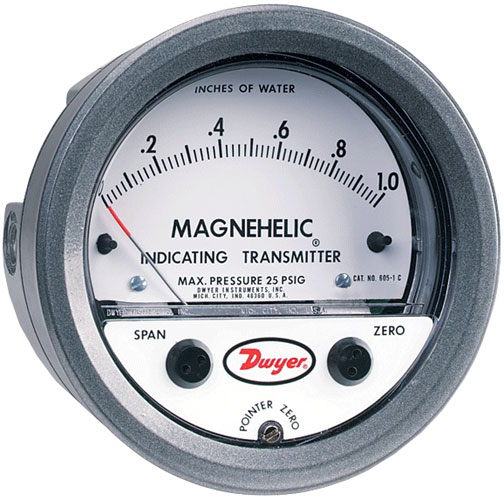

Показывающий преобразователь давления Dwyer 605 по существу сочетает в себе аналоговый манометр с преобразователем давления, что позволяет осуществлять как визуальный мониторинг, так и электронное управление очень низким перепадом давления. Серия 605 идеально подходит для применения в системах управления в зданиях, системах отопления, вентиляции и кондиционирования воздуха, где желательна локальная индикация во время плановых проверок технического обслуживания или необходима при устранении неполадок в системе.
Серия Dwyer 605 доступна в диапазонах до 50 дюймов водного столба или 500 Па. Механическая точность прибора составляет до ±2% от полной шкалы, а точность преобразователя — до ±0,5% от полной шкалы. Легко читаемый 4-дюймовый циферблатный индикатор дополняется двухпроводным сигналом управления 4–20 мА, в котором используется проверенная временем механическая конструкция манометра Dwyer Magnehelic® и технология преобразователя серии 600. Двухпроводная конструкция с клеммной колодкой на задней панели упрощает подключение к любому контуру управления 4–20 мА, питаемому от источника 10–35 В постоянного тока.
Технические характеристики
Характеристики
- Для использования с воздухом и совместимыми негорючими газами
- Диапазон давления до 50 дюймов H2O или 500 Па
- Точность
- Электрические: вверх до ±0,5% от полной шкалы.
- Механическая часть: до ±2% от полной шкалы.
- Диаметр циферблата 4 дюйма.
- Температура. пределы: от 20 до 120 °F.
- Стабильность: ±1 % ВПИ/год.
- Термический эффект: ±0,025 % ВПИ/°F (0,045 % ВПИ/°C)
- Присоединение к процессу с внутренней резьбой 1/8 дюйма NPT
- Выход 4–20 мА
- Источник питания 10–35 В постоянного тока (2-проводной)
- Электрические соединения винтовых клемм
- Одобрено CE
