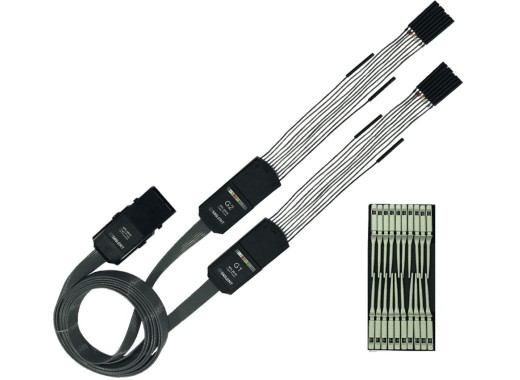

Расширение для серий Siglent 2000X (Plus) и 5000X, позволяющее добавить логический анализ к возможностям осциллографов.
Обратите внимание: для использования данного логического анализатора необходимо также приобрести соответствующее программное обеспечение. Для серий 2000X, 2000X Plus и 5000X существует разное программное обеспечение. В верхней части страницы вы можете использовать раскрывающееся меню, чтобы добавить в корзину как аппаратное, так и программное обеспечение.
Технические характеристики Входные каналы 16 Максимальное входное напряжение ± 50 В Точность пикового порога ± (3 % от порогового значения + 200 мВ) Входной динамический диапазон ± 20 В Минимальный размах входного напряжения 800 мВ пик-пик Максимальный входной сигнал Частота 60 МГц Частота выборки 500 Мвыб/с Минимальная обнаруживаемая ширина импульса 3,3 нс Определяемый пользователем пороговый диапазон ± 10 В с шагом 10 мВ
