- problemlose Kombinationsmöglichkeit zu mehrachsigen Positioniersystemen
- verschleißfeste Spindelmutter aus Deltabronze
- spielfreie Lagerung der Antriebsspindel
- optional ausgestattet mit Präzisionskugelroll-, Gewinderoll- oder geschliffener Gewindespindel
- optimale Feinabstimmung aufgrund hoher Reproduzierbarkeit der minimalen Systemschrittweite durch Verwendung reibungsarmer Führungen
- hohe, anhaltende Systemstabilität durch den Einsatz spannungsarmer, hochbelastbarer Materialien
- robuste Oberflächen durch eine galvanisch natureloxierte Behandlung
- drei Präzisionsklassen zur Auswahl
Modular individuell konfigurierbar:
- vom Einstiegsmodell bis hin zum High-End-System
- zu mehrachsigen Systemen
- mit frei wählbaren Verfahrbereichen
- mit individuellem Bohrmuster
Dimensionen [mm]:
A: | B: | C: | D: | H: |
80 | 80 | 80 | 144 | 35 |
Präzisionsklassen:
 |  |  | ||
Genauigkeit [µm]: | (+/-) | 20 | 15 | auf Anfrage |
WDH (unidir.) [µm]: | (+/-) | 3 | 2 | auf Anfrage |
Umkehrfehler [µm]: | 8 | 4 | auf Anfrage | |
Ebenheit [µm]: | (+/-) | 3 | 2 | 2 |
Geradheit [µm]: | (+/-) | 3 | 2 | 2 |
Gieren [«]: | (+/-) | 6 | 4 | 4 |
Neigen [«]: | (+/-) | 9 | 5 | 5 |
Rollen [«]: | (+/-) | 9 | 5 | 5 |
Applikationsspezifische Ausführungen:
- vakuumtauglich
- antimagnetisch
- strahlungsbeständig
- schwarz beschichtet
Spezifikationen:
Verfahrbereich [mm]: | 60* |
Material (Basis/Schlitten): | Aluminium |
Spindelsteigung [mm]: | 1 |
Max. Belastung Fz↓ [N]: | 1080 |
Min. Drehmoment Antrieb [Nm]: | 0,1 |
Steifigkeit [«/Nm]: | 4 |
Gewicht [kg]: | 1 |
* optional: Verlängerung oder Verkürzung des Verfahrbereichs

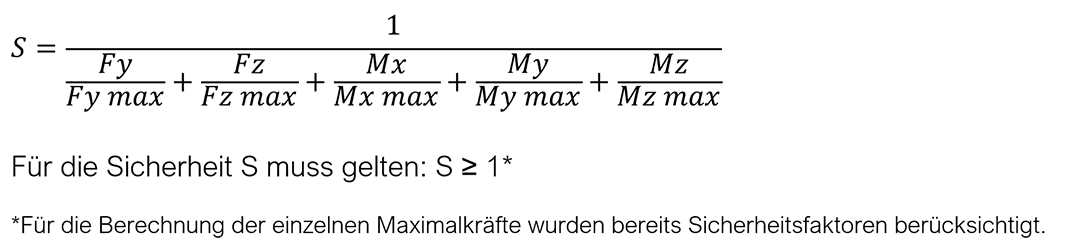

Maximale Belastungen:
Fx [N]: | 120 |
Fy [N]: | 280 |
Fz↑ [N]: | 1080 |
Fz↓ [N]: | 1080 |
Mx [Nm]: | 29 |
My [Nm]: | 22 |
Mz [Nm]: | 18 |
Zubehör:
Motoren: | 2-/5-Ph. |
Handräder: | 0032 |
Getriebe: | 2042.10* |
Endschalter: | inklusive |
Verstellbare Endschalter: | optional |
Nullpunktkontrolle: | 9100 |
Encoder : | inkremental |
Steuerung: | 9300 |
* Adapter erforderlich: M301.301-001
