В этом комплекте Sensepeek (6003) используются датчики SQ10. Входящая в комплект базовая пластина имеет матовую и полированную сторону. Полированная сторона помогает рассмотреть другую сторону печатной платы. В комплект также входит защитная крышка. С 4 датчиками PCbite и 4 датчиками SQ10 с магнитной ножкой, позволяющей выполнять измерения без помощи рук.
Этот продукт является улучшенной версией набора Sensepeek SP10
Технические характеристики
Технические характеристики датчики SQ10 перечислены в таблице ниже.
Полоса пропускания 10 МГц Время нарастания 34 нс Затухание 1:1 Сопротивление иглы 0,02 Ω Защита от перенапряжения 200 В (постоянный ток/пиковый переменный ток) Макс. входное напряжение+60 В (постоянный ток) / 30 В (среднеквадратичное значение переменного тока) Макс. Постоянный ток2 А Диаметр наконечника зонда0,5 мм Аксессуары

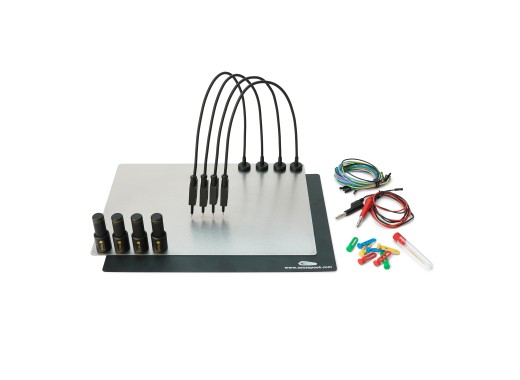

В комплект Sensepeek входят:
- 4 держателя PCBite
- 1 большая опорная пластина (A4)
- 4 датчика SQ10
- 4 дополнительных тестовых иглы
- 1 набор желтых изоляционных шайб
- 5 тестовых проводов Dupont-dupont
- 2 x банановых провода для тестирования DuPont
