Когерентный инфракрасный лазерный модуль FAP 800 мощностью 15/25/30/40/50 Вт

Комплект на основе лазерного модуля FAP 800 Coherent 808 нм.

Использует инфракрасные (808 нм) лазерные модули FAP 800 Coherent с различной мощностью лазера (15/25/40/50 Вт), преобразуя их в мощные промышленные лазерные насадки, совместимые со всеми ЧПУ/плоттерами и большинством 3D-принтеров.

Начало работы с модулем.

Усовершенствования в лазере FAP 800 Coherent:

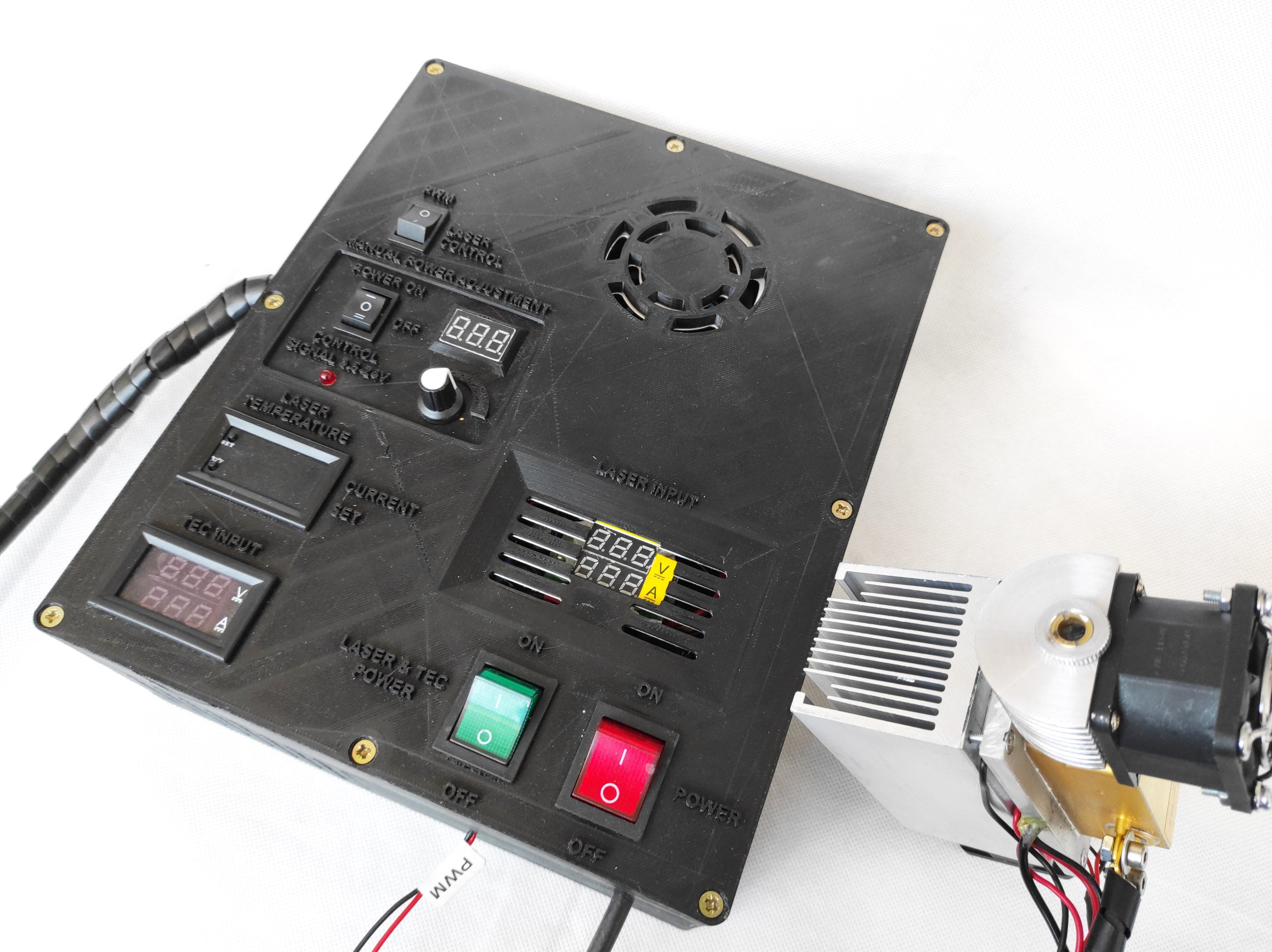

Блок управления лазером FAP 800 Coherent. Мы добавили:

• Источник питания AC/DC 2V 30A (PSU).
• Драйвер, управляющий лазером с помощью ШИМ-сигнала (3,3-12 В).
• Наша собственная система контроллера TEC, которая позволяет поддерживать температуру около 15C.
• Динамический модуль ШИМ, позволяющий изменять мощность лазера с помощью потенциометра.
• Вольтметр + амперметр, позволяющий проверять мощность лазера.

Система охлаждения TEC

Мы используем систему охлаждения TEC 12V 5A x 2, которая позволяет поддерживать эффективную температуру лазерного модуля ~ 15C и добавили наш собственный алюминиевый радиатор 50x50x100.

Оптическая система

Модули FAP 800 Coherent оснащены лазерной линзой G7, установленной в разъем SMA905.

Технические характеристики лазерного модуля FAP 800

Тип лазера: FAP

Мощность: 25 Вт

Потребление: 1,83 В, 30А

Рабочая температура лазера: -20 — 30°C

Охлаждение: 2 TEC-12706

Управление лазером: ШИМ 3,3-12В или управляющий сигнал 3,5-24В с ручным управлением мощностью

Фокусирующая линза: G7

Диапазон фокусировки от корпуса объектива: 8-9 мм

Длина провода от блока управления до лазерной головки: 1.1 m (~3.6′)

Входное напряжение: 220-240 В (переменный ток)

Размер блока управления: 260x220x96 мм

Фокусировка лазерного луча

Фокусный диапазон: 8-9 мм

Глубина фокуса: 1-2 мм

Пятно лазерного луча: 200 мкМ (0,2 мм)

Гравировка металла с помощью лазерного модуля FAP 800

Об элементах управления и индикации на крышке от FAP и как это все обозвать:
1 — Общее питание. Думаю что-то типа «Power (ON / OFF)»
2 — Питание лазера и Пельтье. Думаю, что-то вроде «Laser & TEC Power (ON / OFF)»
3 — Вольты/амперы на лазер. Думаю, «Laser Input»
4 — Вольты/амперы на Пельтье. Я предполагаю «TEC Input»
5 — Тепловое реле
Текущая температура. Я предполагаю «Current Temperature»
Set temperature. Наверное «Set Temperature»
6 — Работа с ШИМ
Режим «0» — работа от ШИМ напрямую от машины
Режим «1» — работа от ШИМ через регулятор.

7 — Блок регулятора. Не знаю, нужно ли его выделять и как-то отдельно подписывать.
8 — Режимы работы регулятора.
Режим «0» — регулятор выключен. Здесь четко написано «OFF».
Режим «1» — Лазер всегда включен. Мощность устанавливается регулятором.
Режим «2» — Через провода ШИМ от станка, на которых нет ШИМ, подается напряжение 3,5-24В, через которое включается лазер. Мощность устанавливается регулятором.
9 — ручка регулятора. Не знаю, нужно ли ее подписывать.
10 — Индикатор питания.
11 — Светодиод, который включается при подаче напряжения от станка через провода ШИМ. Работает только в режиме «2»

Примеры лазерной гравировки

• Березовая кора
• Ламинат
• Кожа
• МДФ
• Окрашенный алюминий
• Мягкая фанера

Зависимость мощности лазера от напряжения и тока
