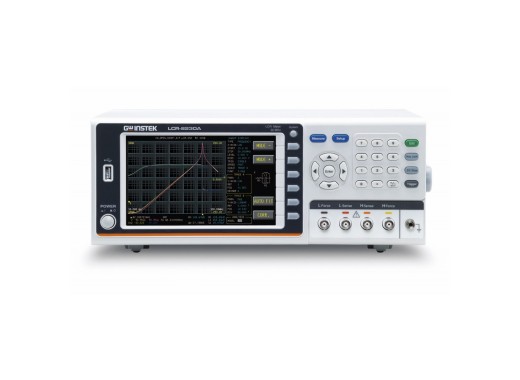

GW Instek LCR-8230A — это высокочастотный измеритель LCR с тестовой частотой до 30 МГц и высокой точностью 0,08%. Измеритель может измерять в общей сложности 17 различных параметров с возможностью одновременного измерения 4 параметров. Кроме того, результаты измерений могут отображаться в числовом или графическом виде. Серия GW Instek LCR 8200A обеспечивает анализ эквивалентной модели схемы, который упрощает сложное поведение компонента или системы, представляя его с помощью набора элементов схемы.
Обзор модели
Полоса пропускания — единственное различие между измерителями LCR серии 8200A.
Модель Тестовая частота Цена LCR-8205A Постоянный ток, 10 Гц ~ 5 МГц 14771 14 771,00 евро Вкл. НДС LCR-8210A DC, 10 Гц ~ 10 МГц 17 905 17 905,00 € Вкл. НДС LCR-8220A DC, 10 Гц ~ 20 МГц 22914 22 914,00 € Искл. НДС LCR-8230A DC, 10 Гц ~ 30 МГц 26086 26 086,00 € Искл. НДС LCR-8250A DC, 10 Гц ~ 50 МГц 32086 32 086,00 € Искл. Технические характеристики НДС Точность измерения 0,08% Скорость измерения До 400 раз/с Параметры измерения Импеданс (Z), Индуктивность (Ls/Lp), Емкость (Cs/Cp), Сопротивление переменному току (Rs/Rp), Добротность (Q), Рассеяние Коэффициент (D), Адмиттанс (Y), Проводимость (G), Реактивное сопротивление (X), Фазовый угол ( θd / θr), проводимость (B), Сопротивление постоянному току (Rdc) Интерфейсы USB, GPIB, LAN, RS-232, обработчик , USB-хост, TRIGGER Входной дисплей Цветной ЖК-дисплей с диагональю 7 дюймов (800 x 480 пикселей) Размеры 364 x 145 x 335 мм Вес 3,3 кг Аксессуары
По умолчанию LCR-8230A поставляется со следующим оборудованием:
- Питание шнур
- Тестовое приспособление (зажим Кельвина)
