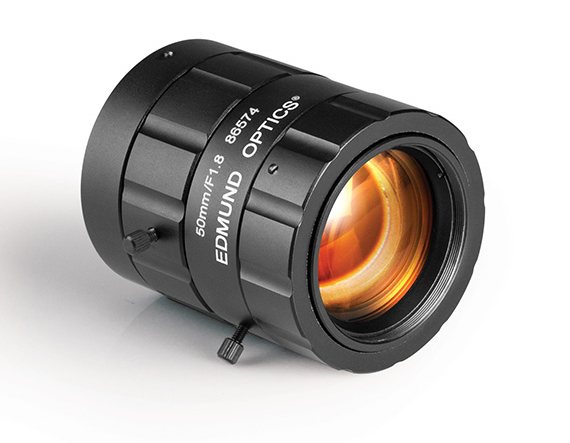

Описание семейства продуктов
- 1,1-дюймовый объектив с креплением C
- До 20 мегапикселей, датчики с размером пикселя 1,85 м
- Высокопроизводительный (HP), объектив с креплением C для машинного зрения
- Фокусное расстояние от 8 мм до 50 мм
Объективы TECHSPEC HP с фиксированным фокусным расстоянием разработаны с учетом жестких требований автоматизации производства (FA) и машинного зрения (MV). ) Приложения. Объективы 8 мм, 12 мм, 16 мм, 25 мм и 35 мм совместимы с форматами датчиков 1 и 1.1, а объектив 50 мм совместим с форматами датчиков до 4/3. Диафрагмы f/1,8 и f/2,8 обеспечивают повышенную светопропускную способность и высокое разрешение. Объективы TECHSPEC серии HP с фиксированным фокусным расстоянием имеют C-Mount и оснащены блокирующим фокусом и кольцами диафрагмы для предотвращения нежелательных регулировок, а также резьбой на передней панели для установки стандартных оптических фильтров. Запросите цену OEM.
Edmund Optics создала семейство высокопроизводительных оптических конструкций (семейство HP Series) и разработала три специализированных оптомеханических решения, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии HP, обеспечивающая такие же оптические характеристики в различных оптико-механических решениях в соответствии с вашими требованиями:
- Серия HP: функции блокировки фокусировки кулачка и диафрагмы корректирование. Это наиболее регулируемая версия этих оптических конструкций и типичный высококачественный объектив машинного зрения.
- Серия HPi: упрощенная механика с фиксированной апертурой в компактном корпусе. Промышленная защита для уменьшения размера, стоимости и фиксации фокуса.
- Серия HPr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
Технические характеристики
Iris Option: Variable Length (mm): 76.58 Horizontal Field of View, 1/2′ Sensor: 26.6mm — 7.3 Horizontal Field of View, 2/3′ Sensor: 36.6mm — 10.0 Filter Thread: M37.5 x 0.50 (Female) Maximum Diameter (mm): 50 Outer Diameter (mm): 50 Weight (g): 279 Horizontal Field of View, 1/3′ Sensor: 19.9mm — 5.5 Maximum Rear Protrusion (mm): 0 Horizontal Field of View, 1′ Sensor: 53.4mm — 14.6 Maximum Image Circle (mm): 21.60 Numerical Aperture NA, Object Side: 0.0595 Horizontal Field of View @ Max Sensor Format: 75.1mm — 20.5 Horizontal Field of View, 4/3′ Sensor: 72.4mm — 19.6 Horizontal Field of View, 1.1′ Sensor: 59.3mm — 16.2 Number of Elements (Groups): 7 (5) Horizontal Field of View, 1/1.8′ Sensor: 29.9mm — 8.2 Horizontal Field of View, 1/2.5′ Sensor: 24.1mm — 6.6 Type: Fixed Focal Length Lens Focal Length FL (mm): 50.00 Primary Magnification PMAG: 0.241 Maximum Sensor Format: 4/3′ Working Distance (mm): 200 — Mount: C-Mount Aperture (f/#): f/1.8 — f/16 Distortion (%): <,-1.0 Coating: &lambda,/4 MgF2 Coating Specification: &lambda,/4 MgF2 Entrance Pupil Position (mm): 30.94 Horizontal Field of View, 1/4′ Sensor: 15.0mm — 4.1 Object Space Principal Plane (mm): 55.37 Image Space Principal Plane (mm): -27.42 Field of View at Max Sensor Format: Horizontal: 72.4mm — 19.6
Vertical: 54.1mm — 14.8
Diagonal: 90.9mm — 24.4 Maximum Distortion (%): -0.21 Maximum Length (mm): 72.6 Minimum Length (mm): 61 Exit Pupil Position (mm): -75.19 Lens Wavelength Range: VIS Imaging Lens Type: High Performance Lens
Regulatory Compliance RoHS 2015: Compliant Reach 209: Compliant Certificate of Conformance: View
