Описание

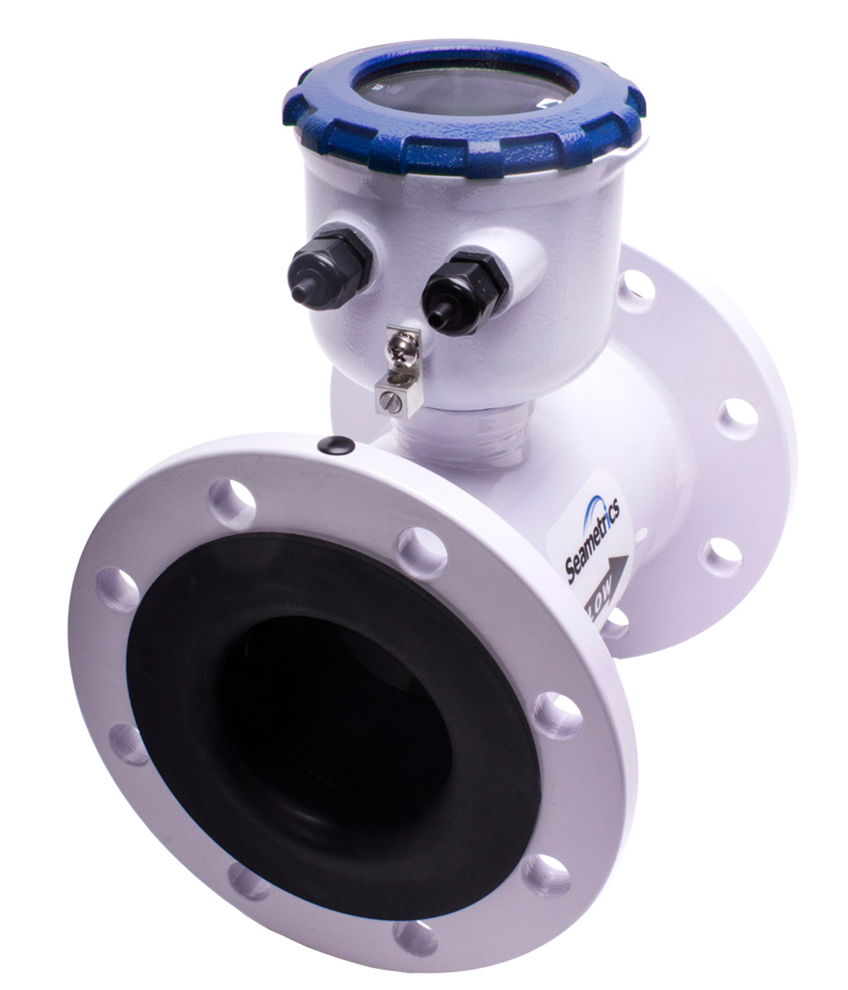

Серия Seametrics iMAG4700 — это наиболее экономичные фланцевые электромагнитные расходомеры на рынке. Благодаря электродам, предотвращающим засорение, он доступен в размерах труб от 2 до 12 дюймов для муниципальной или промышленной воды, сточных и оборотных вод, насосных станций и комплексных установок. Минимальные требования к прямой трубе позволяют использовать расходомеры iMAG4700 в конфигурациях трубопроводов, где между расходомером и коленом мало места.
Расходомеры iMAG4700 имеют класс защиты IP68 для применений, где расходомер может эксплуатироваться под водой для глубину не менее 10 футов (3 метра) непрерывно. Дисплей может быть установлен на счетчике или удален, при этом индикация скорости и общего количества является стандартной. Единицы измерения частоты, общего количества и масштабирования импульсов могут быть установлены пользователем с помощью сенсорной клавиатуры на передней панели. Двунаправленный поток является стандартным с прямым, обратным и чистым потоком.
Кабель питания/выхода позволяет использовать выходы с различными дисплеями Seametrics и другими дисплеями, а также элементами управления для приложений дистанционного считывания и телеметрии. Импульсный выход является стандартным для всех моделей, а пассивная токовая петля 4–20 мА является стандартной для iMAG4700p. Кроме того, в зависимости от модели для блоков с внешним питанием дополнительно предоставляются выходы контура 4–20 мА, протокола HART, высокоскоростного цифрового сигнала и протокола Modbus.
Технические характеристики
Характеристики
- Размеры труб 2, 3, 4, 6, 8, 10, 12 дюймов
- Фланец ANSI 150 фунтов
- Максимальное давление в линии 150 фунтов на квадратный дюйм (10,3 бар)
- Точность считывания до ±0,75 %
- Простая настройка, требуется минимальное количество прямой трубы
- Пломба с защитой от несанкционированного доступа
- Двунаправленное считывание потока
- Дополнительный встроенный регистратор данных.
- Импульсный масштабируемый выход.
- 4–20 мА, HART, Modbus или высокоскоростной цифровой выход.
- Смонтирован. или выносной матричный ЖК-дисплей 128×64.
- Сварной стальной корпус с эпоксидным покрытием.
- Полипропиленовый корпус.
- Источник питания 85–264 В переменного тока или 9–36 В постоянного тока.
- Одобрен NSF-61 и степень защиты IP68.
