Описание

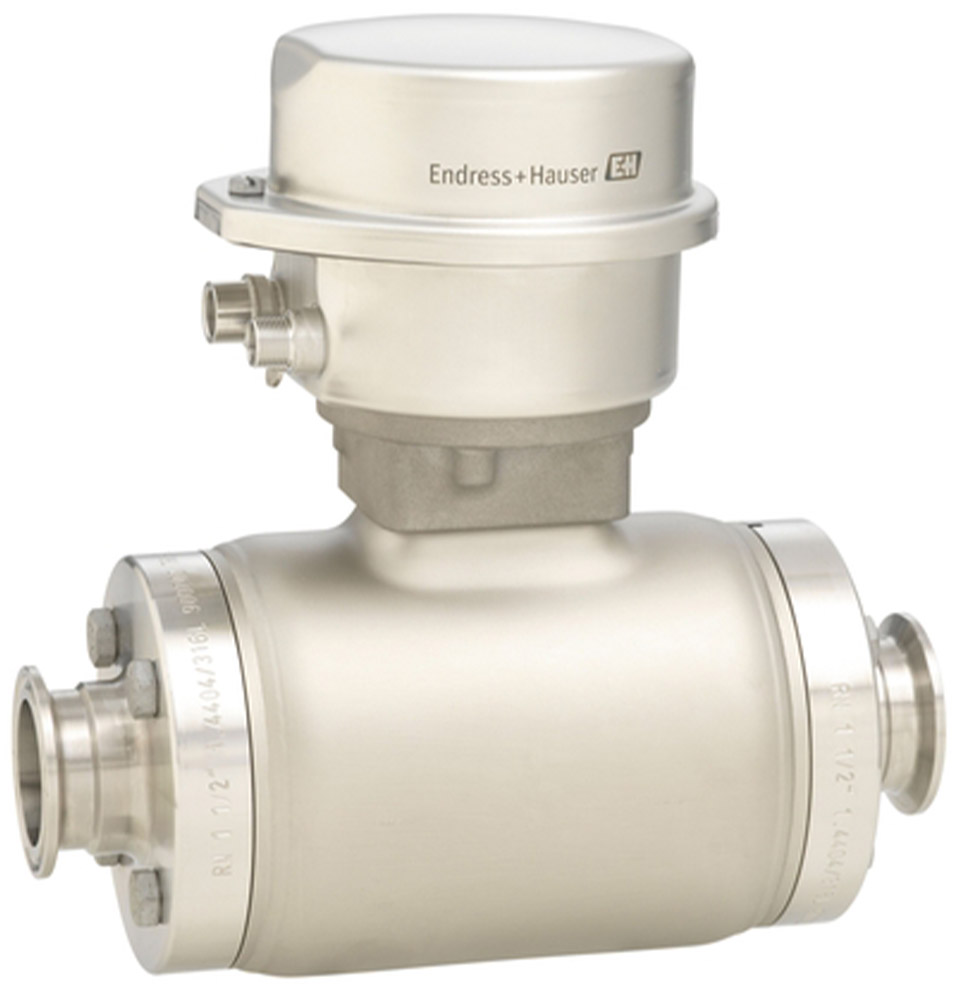

Электромагнитный расходомер E+H Proline Promag H 500 измеряет объемный расход, температуру, проводимость и массовый расход, а также скорректированный объемный расход и скорректированную проводимость. Он предназначен для гигиенических применений с самыми высокими требованиями в пищевой промышленности, производстве напитков и медико-биологических науках. Двунаправленный принцип измерения не зависит от давления, плотности, температуры и вязкости. Поскольку Promag H 500 не имеет движущихся частей, он не требует технического обслуживания, а в приложениях не возникает потерь давления из-за сужения поперечного сечения.
Датчики E+H не требуют собственной системы связи, а предлагают полную доступ к технологической и диагностической информации через многочисленные свободно комбинируемые входы/выходы и полевые шины. H 500 позволяет использовать до четырех аналоговых или цифровых выходов. Варианты цифровой связи включают HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP и OPC-UA. Этот расходомер E+H имеет стандарт корпуса IP66/67, тип 4X, а защита IP69 также доступна в качестве опции для выносного датчика.
Электромагнитный расходомер E+H Proline Promag H 500 расходомер может измерять расход от 0,015 до 2650 галлонов в минуту и работать в диапазоне температур среды от -4 до 302°F (от -20 до 150°C). Стандартная максимальная погрешность измерения составляет ±0,5 % от показания ± 1 мм/с, а Proline Promag H 500 обеспечивает повышенную точность ±0,2 % от показания ± 2 мм/с. Опциональная технология Heartbeat соответствует требованиям прослеживаемой проверки согласно ISO 9001:2008, раздел 7.6 a (ТВ-аттестация).
Технические характеристики
Особенности
- 1.4301 (304), гигиенический корпус из нержавеющей стали.
- Диапазон номинальных диаметров от DN 2 до 150 (от 1/12 до 6 дюймов).
- –4 до 302°. Диапазон температур среды F (от –20 до 150°C).
- Диапазон измерения от 0,015 до 2650 галлонов в минуту.
- До 4 выходов:
- 4–20 мА HART. (активный/пассивный)
- 4–20 мА WirelessHART
- 4–20 мА (активный/пассивный)
- Импульсный/частотный/реле выход (активный/пассивный) )
- Двойной импульсный выход (активный/пассивный)
- Три зажима 1.4404/316L, наиболее распространенный фитинг гигиенического типа в США. >
- IP69 — защита от прямой струи воды и устойчивости к мытью.
- Проверка пульса + мониторинг (опция).
- Может быть выполнена очистка смачиваемых материалов CIP/SIP.
- 3- Имеется одобрение, стандартный штамп США для продуктов питания и напитков.
- EtherNet/IP — перспективность.
- Релейный выход.
- Максимальная измеренная погрешность. :
- Объемный расход (стандартно): ±0,5%
- Объемный расход (опционально): ±0,2%
- PN 40, Класс 150, максимальное технологическое давление 20K.
- Нет потери давления из-за сужения поперечного сечения.
- 4-строчный дисплей с подсветкой, сенсорным управлением и доступом к WLAN.
- HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, цифровая связь OPC-UA
- IP66/67, стандартный корпус типа 4X
- IP69 (дополнительно для выносного датчика) )
- ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC (опции)
- Предшественники: Promag 50H, Promag 53H, Promag 55H >
Предшественник: Promag 50H, Promag 53H и Promag 55H.
Общее использование: пивоварня, винодельня, пищевая промышленность и производство напитков
