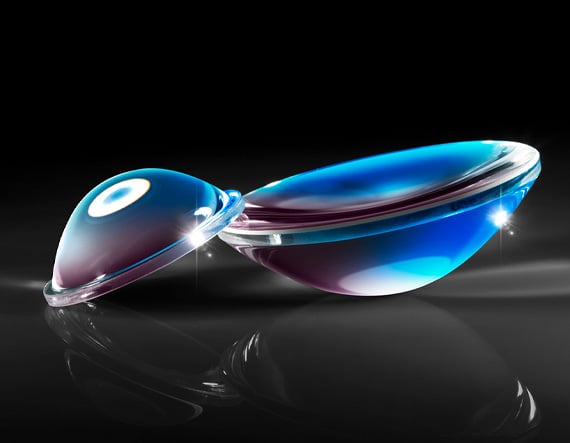

Диаметр 38,4 мм x 30 мм FL, конденсорный объектив PCX

Описание семейства продуктов

• Формованные линзы для подсветки
• Асферические или сферические конструкции
• Большая числовая апертура

Конденсорные линзы представляют собой литые линзы, разработанные для приложений освещения. Обладая большой апертурой и коротким фокусным расстоянием, конденсорные линзы обычно используются в приложениях с излучателем-детектором, проекционных приложениях или в приложениях конденсационного освещения, таких как освещение Келера. Асферические конденсорные линзы отлиты на асферической поверхности и отшлифованы и отполированы на противоположной стороне, что обеспечивает превосходные характеристики. Конденсорные линзы Plano-Convex (PCX) отлиты на обеих поверхностях, что обеспечивает отличное соотношение цены и качества.

Технические характеристики

Diameter (mm): 38.40 +0.2/-0.4 Effective Focal Length EFL (mm): 30.00 Numerical Aperture NA: 0.64 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More B270 Focal Length Tolerance (%): &plusmn,7 Coating: Uncoated Centering (arcmin): &le,25 Surface Quality: 80-50 (typical) Center Thickness CT (mm): 19.00 &plusmn,0.25 f/#: 0.78 Bevel: Protective bevel as needed Radius R2 (mm): 84.125 Shape of Back Surface: Convex Wavelength Range (nm): 350 — 2500 Conjugate Distance: Infinite
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View
