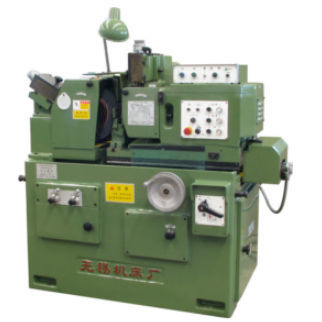

Данный станок применим для бесцентрового проходного шлифования различных цилиндрических и кольцевых деталей, а также бесцентрового проходного шлифования конусов с конусностью менее 1:20 и формованных вращающихся деталей. Этот станок применим для массового производства. I, конструктивные особенности и производительность станка 1. Конструкция станка предполагает одностороннее перемещение рамы направляющего колеса, 2. — Вал абразивного круга имеет нависающую конструкцию, удобную для замены абразивного круга, 3. — Абразивный круг оснащен многокомпонентным подшипником динамического давления, 4. — Вал направляющего колеса имеет нависающую конструкцию, удобную для замены абразивного круга, 5. — Передний подшипник вала направляющего колеса оснащен подшипником скольжения с внутренним конусом и Задний подшипник оснащен подшипником качения, 6. — Регулировка скорости направляющего колеса использует бесступенчатое регулирование скорости преобразования частоты переменного тока, 7. — Станок оснащен механизмом подачи.
Технические характеристики
ХарактеристикиТипбесцентровыйПрименениеинструментДругие характеристикивысокаяМощность
5,3 кВт (7,21 л.с.)
