Дополнительные функции:
- Программное обеспечение, которое можно добавить к прибору во время покупки
- Последовательный запуск и анализ автомобильных датчиков (SENT)
- Запуск по всем критическим элементам последовательной шины, таким как адрес, данные и т. д.
- Декодируйте все критические элементы каждого сообщения. Больше не нужно считать 1 и 0!
- Выполняйте поиск определенных сообщений в длинных записях с заданными пользователем критериями
- Таблица событий показывает декодированную активность последовательной шины в табличном формате с временными метками для быстрой сводки активности системы
Характеристики
Параметры настройки шины
- Источник SENT: Аналоговые каналы, Цифровые каналы, Активные математические каналы, Активное задание каналы
- Пороги: пороги для каждого канала
- Рекомендуемое зондирование: несимметричное
- Полярность: нормальная, обратная
- Тактовая частота: 1 мкс — 300 мкс
- Допуск тактового импульса: 1–30 %
- Быстрые каналы данных: 1 или 2
- Полгобайты данных (1 быстрый канал данных): 3 , 4 или 6 полубайтов
- Ширина канала (C1/C2) (2 канала быстрых данных): 12/12, 14/10 или 16/8 бит
- Импульс паузы: Да, нет
- Медленный канал: нет, расширенный с 4-битным идентификатором, расширенный с 8-битным идентификатором, короткий
- Доступные форматы: смешанный шестнадцатеричный, двоичный, шестнадцатеричный, смешанный Десятичный
Режимы отображения
- Шина: только шина
- Шина и сигналы: одновременное отображение шин и цифровых сигналов
- Таблица результатов: данные декодированного пакета в виде таблицы
Параметры запуска шины
- Запуск по: начало пакета, быстрый канал (состояние/связь , данные), ошибка CRC
Параметры поиска шины
- Поиск по: начало пакета, быстрый канал (статус/связь, данные), медленный канал ( Идентификатор сообщения, данные), импульс паузы (количество тактов), ошибка (длина кадра, CRC)
Декодирование шины
- Максимальная тактовая частота/скорость передачи данных: До 10 Мбит/с (для автоматического декодирования шины)
Отображение декодирования:
- Синхронизация (зеленый пакет)
- Быстро Статус канала (фиолетовый пакет)
- Идентификатор сообщения медленного канала (желтый пакет)
- Данные (голубой пакет)
- CRC (фиолетовый пакет)
- Пауза (фиолетовый пакет)
- Ошибки (красный пакет)

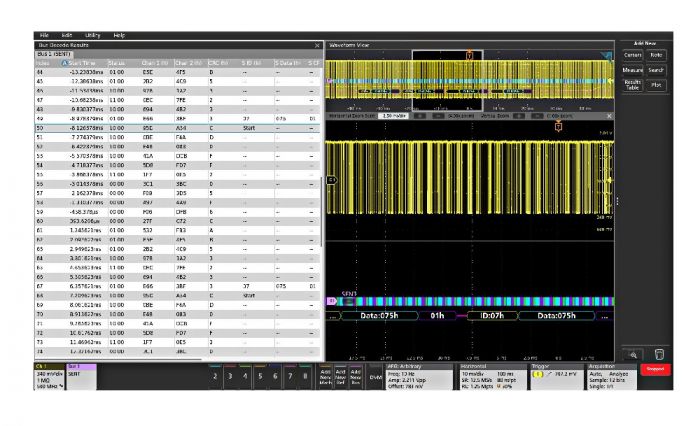

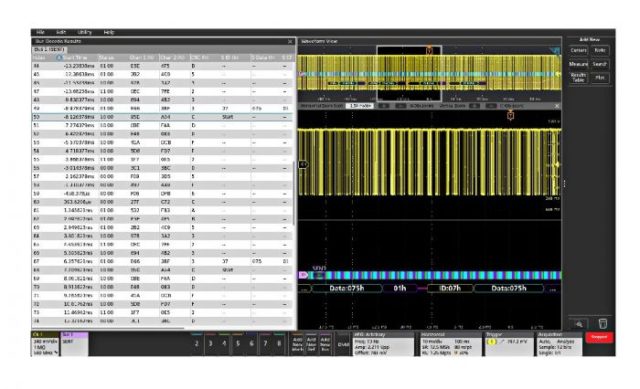

Программное обеспечение Tektronix 5-SRAUTOSEN позволяет запускать информацию на уровне пакетов на шинах SENT, а также аналитические такие инструменты, как цифровое представление сигнала, представление шины, декодирование пакетов, инструменты поиска и таблицы декодирования пакетов с информацией о метках времени.
На последовательной шине один сигнал часто включает в себя адрес, управление, данные, и информация о часах. Это может затруднить выделение интересующих событий. Последовательные приложения для MSO серии 5 превращают осциллографы в надежный инструмент для отладки последовательных шин с автоматическим запуском и декодированием для I2C, SPI, CAN, CAN FD, LIN, FlexRay, SENT, RS-232/422/485, UART, MIL-STD-1553, ARINC 429, I2S, LJ, RJ и TDM.
