Описание семейства продуктов
- Предназначен для угла падения 0
- Коэффициент отражения менее 1,75% на поверхность при длине волны 400–700 нм
- Также доступны ахроматы с покрытием VIS 0 и VIS-NIR

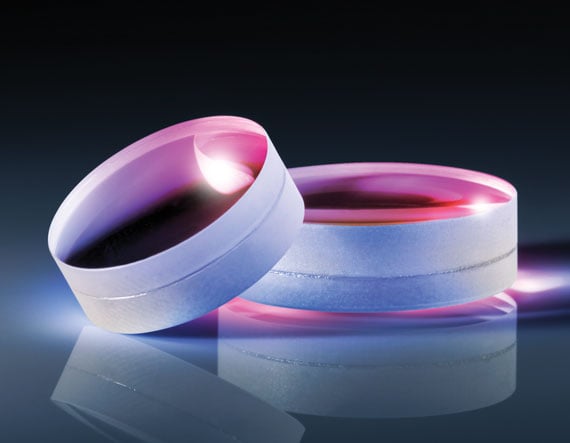

Ахроматические дуплетные линзы состоят из двух оптических компонентов, склеенных вместе, образуя ахроматический дуплет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF2 или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дуплеты NIR и ахроматические дуплеты с затемненными краями.
Ахроматические дуплетные линзы намного превосходят простые линзы для многоцветного изображения («белый свет»). Два элемента, из которых состоит ахроматическая дуплетная линза (буквально «линза без цвета»), объединены в пары из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
Технические характеристики
Diameter (mm): 40.00 +0.0/-0.025 Effective Focal Length EFL (mm): 200.00 Focal Length Tolerance (%): ±,2 Back Focal Length BFL (mm): 194.14 Focal Length Specification Wavelength (nm): 587.6 Clear Aperture CA (mm): 39.00 Centering (arcmin): Center Thickness CT 1 (mm): 8.50 Center Thickness CT 2 (mm): 4.00 Center Thickness Tolerance (mm): ±,0.2 Radius R1 (mm): 124.12 Radius R2 (mm): -87.26 Radius R3 (mm): -253.10 Edge Thickness ET (mm): 10.09 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-BK7 / N-SF5 Surface Quality: 40-20 f/#: 5.00 Numerical Aperture NA: 0.10 Coating: MgF2 (400-700nm) Coating Specification: Ravg &le,1.75% @ 400 — 700nm Power (P-V) @ 632.8nm: 1.5&lambda, Irregularity (P-V) @ 632.8nm: &lambda,/4 Bevel: Protective bevel as needed Type: Achromatic Lens Wavelength Range (nm): 400 — 700
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
