4,0–36,0 мм, оптический диаметр, самоцентрирующийся кулачковый зажим

Описание семейства продуктов

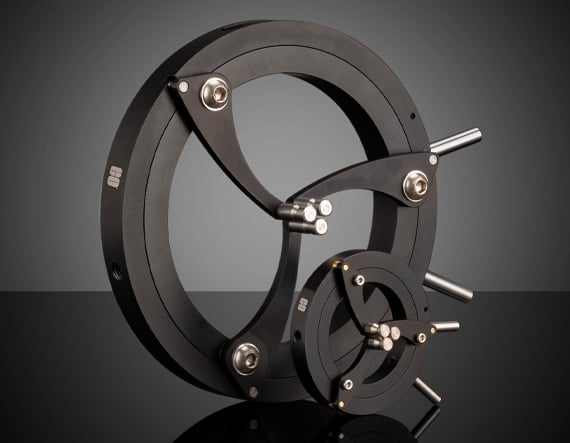

• Доступны крепления двух размеров: для диаметров 4–36 мм и 5–100 мм. Оптика
• Оптическая центральная линия остается постоянной независимо от оптического диаметра
• Крепления имеют монтажные отверстия с метрической и английской резьбой

Идеальны самоцентрирующиеся кулачковые зажимы для простой замены оптики разного диаметра в системе при сохранении постоянной оптической центральной линии системы. Доступны крепления для установки оптики диаметром от 4 мм до 36 мм (#16-077) или оптики диаметром от 5 мм до 100 мм (#16-078). Маленький кулачковый зажим имеет монтажные отверстия с резьбой M4 x 0,7 и 8-32, а большой кулачковый зажим имеет монтажные отверстия с резьбой M6 x 1,0 и &frac14,-20. Губки с наконечниками из нержавеющей стали имеют V-образную канавку для вертикального выравнивания более тонкой оптики. Самоцентрирующиеся кулачковые зажимы монтируются непосредственно на монтажные стойки TECHSPEC из нержавеющей стали и опорные стойки.

Технические характеристики

Type: Fixed Type of Optics: Circular Size of Compatible Optics (mm): 4.0 — 36.0 Outer Diameter (mm): 58 Weight (lbs): 0.09 Construction: Black Anodized Aluminum Compatible Post: M4 x 0.7, 8-32
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View
