Описание семейства продуктов
- Нормальная грузоподъемность 25 фунтов (11,3 кг) для тяжелых условий эксплуатации
- Прецизионный червячный редуктор
- Совместимость с метрическими и английскими 5-футовыми шариковыми ступенями

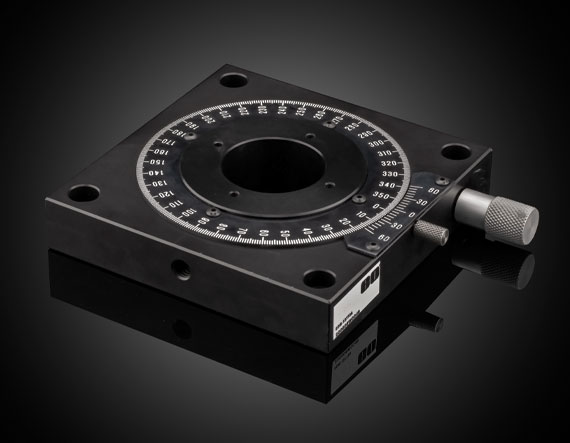

Вращающиеся позиционирующие столики с большой грузоподъемностью обеспечивают плавную непрерывную регулировку во всем диапазоне хода на 360°. Прецизионный червячный редуктор обеспечивает точное угловое позиционирование столика вращения, а ручка блокировки положения позволяет надежно зафиксировать столик на месте. Этот поворотный столик для тяжелых условий эксплуатации имеет столик диаметром 2,75 дюйма с калиброванным циферблатом и шкалой нониуса более 60 угловых минут. Вращающиеся столики для позиционирования с высокой грузоподъемностью можно комбинировать с метрическими и английскими столиками, имеющими монтажные отверстия в центрах с шагом 4,0 фута (шаровые столики 5 футов) для многоосевых установок. Эти ступени имеют грузоподъемность 25 фунтов/11,3 кг для тяжелых условий эксплуатации.
Технические характеристики
Type of Movement: Rotary Type of Drive: Worm Gear Type: Metric Stage Size (mm): 120.7 x 120.7 Travel (): 360 Center Hole: 38.1mm Dia. Thru Construction: Aluminum Top and Base, Steel/Bronze Worm Gear Drive Gear Drive Ratio: 120:1 Increments (arcmin): 6 (Vernier) Load Capacity, Normal (kg): 11.3 Mounting Threads: (4) M4 x 0.7 on 50mm Dia. B.C. Weight (kg): 0.9 Table Diameter (mm): 69.8
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View
