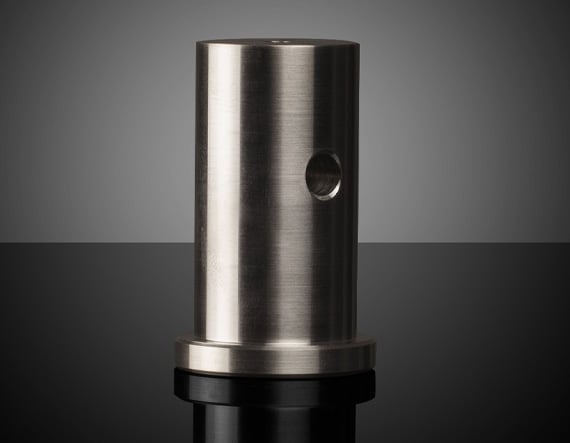

Описание семейства продуктов
- Стойки диаметром 1 с вариантами монтажных отверстий в метрической и английской системах
- Конструкция из нержавеющей стали для высокой устойчивости
- Доступна высота 0,5–4,0
- Обратитесь к вкладке «Техническая информация», чтобы найти подходящий адаптер для вашего оптического крепления и области применения.
Подставки и аксессуары обеспечивают стабильный способ крепления оптических компонентов к лабораторному столу с постоянной высотой установки. , обеспечивая предсказуемый и воспроизводимый монтаж компонентов в оптической системе. Доступны различные удлинители пьедестала и регулировочные пластины, чтобы обеспечить постоянную высоту оптической оси для всех установленных компонентов. Стойки пьедестала имеют резьбовые отверстия M4 x 0,7 или 8-32 на верхней поверхности, совместимые с кинематическими креплениями TECHSPEC, кинематическими креплениями серии E, компактными креплениями для зеркал и многими другими оптическими креплениями. Резьбовые отверстия M6 x 1,0 или ¼,-20 на нижней поверхности позволяют напрямую устанавливать эти опорные стойки на столики и макеты Edmund Optics. Для более компактного монтажа на столе используйте компактные монтажные зажимы (#16-335).
Примечание. Имеются адаптеры для оптического крепления, обеспечивающие постоянную высоту оптической оси и совместимость монтажных отверстий с оптическими креплениями Edmund Optics. Перейдите на вкладку «Техническая информация», чтобы найти адаптер, подходящий для вашего приложения.
Технические характеристики
Mounting Threads: M4x0.7 Type: Metric Weight (kg): 0.41 Construction: Stainless Steel Length (mm): 101.60 Contents of Kit: 5X #15-844, 5X #15-859 Note: With M6x1.0 screw holes on the base Function: Pedestal Post Post Diameter (mm): 25.4 Base Diameter (mm): 31.5
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
