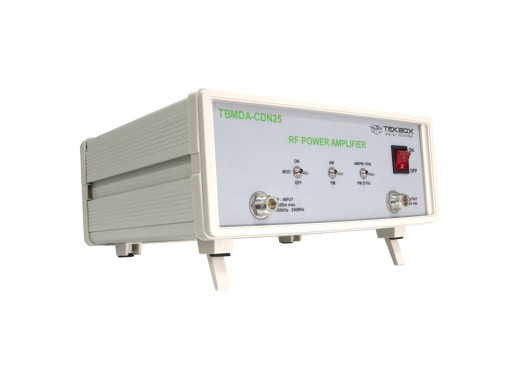

Модулированный усилитель мощности Tekbox TBMDA-CDN25 используется в предварительных испытаниях на соответствие требованиям ЭМС для генерации мощных и модулированных сигналов для подвергания электронных устройств или систем различным электромагнитным помехам. TBMDA-CDN25 используется для проведения тестирования на иммунитет с использованием зондов CDN и BCI. Он имеет точку сжатия 1 дБ мощностью до 25 Вт, что обеспечивает надежную работу в диапазоне частот от 100 кГц до 250 МГц. Более того, этот усилитель предназначен для совместимости с генераторами сигналов, следящими генераторами и анализаторами спектра.
TBMDA-CDN25 имеет достаточный коэффициент усиления для достижения максимальной выходной мощности при уровне 0 дБм, обеспечиваемого анализатором спектра или следящим генератором. Для имитации шума TDMA мобильного телефона усилитель способен генерировать сигнал частотой 217 Гц с коэффициентом заполнения 12,5% при работе в режиме PM.
Чтобы обеспечить защиту выходного каскада, настоятельно рекомендуется использовать аттенюатор ≥ 3 дБ на выходе усилителя при подключении пробников ближнего поля, токовых пробников или любой нагрузки с неизвестным импедансом.
Технические характеристики Макс. входная мощность+3 дБм Диапазон частот 100 кГц — 250 МГц Гармоники2-я гармоника, 100 МГц, Pout=46 дБм:
2-я гармоника, 100 МГц, Pout=40 дБм:
3-я гармоника, 100 МГц, Pout=46 дБм:
3-я гармоника, 100 МГц, Pвых = 40 дБм: Рабочий цикл (PM) 1 кГц — 50 % ±,10%, 217 Гц — 12,5% ±,20% Размеры 320 x 280 x 130 мм Вес 5,7 кг Аксессуары
В комплект Tekbox TBMDA-CDN25 входит следующее:
- 2 кабеля 75 см N-папа-N-папа
- 1 аттенюатор 6 дБ
- 1 аттенюатор 30 дБ/50 Вт с N-разъемами
- Шнур питания
