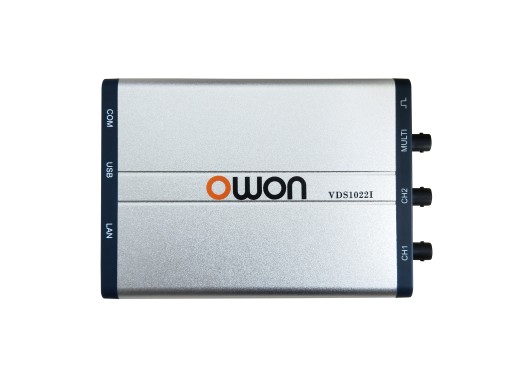

Осциллограф Owon VDS1022I — это версия 25 МГц серии VDS компании Owon. Прицелы серии Owon VDS представляют собой USB-прицелы, предназначенные для использования с компьютером. Эти прицелы питаются от USB и очень тонкие, поэтому их легко брать с собой и использовать в дороге. Поскольку прицелы VDS не имеют экрана, их цена ниже, чем у других прицелов с такими же характеристиками. Это делает серию VDS хорошим выбором, если мобильность и цена/производительность являются ключевыми требованиями. Прицелы имеют изолированное USB-соединение, которое защищает компьютер от перегрузок по току или перенапряжению. Многоканальный режим можно использовать для запуска входов и выходов, а также для вывода «Годен/Не годен».
VDS может, среди прочего, рассчитывать FFT, XY, Vpp, перерегулирование и имеет различные методы запуска.
Программное обеспечение
Программное обеспечение для ПК поддерживает широкий спектр функций, таких как двойной просмотр. Можно выполнить множество математических выражений, таких как сложение, вычитание, деление, умножение. Программное обеспечение можно загрузить и протестировать без прицела. Поэтому, если у вас возникнут вопросы о функциональности или удобстве использования программного обеспечения, его можно бесплатно скачать здесь и опробовать.
Технические характеристики Каналы 2 + 1 (несколько) Аналоговая полоса пропускания 25 МГц Частота дискретизации 100 Мвыб/с Память (на канал) 5 тыс. точек Горизонтальная шкала 5 нс — 100 с/дел Максимальное напряжение 400 В (пик-пик) Разрешение по вертикали 8 бит Автоматические измеренияVpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Время нарастания, Время спада, Задержка A→B↑, Задержка A→B↓, +Ширина, -Ширина, +Duty, -Duty 2.0 Размеры 170 x 120 x 18 (Ш x В x Г) Вес ~300 грамм Аксессуары
В комплект поставки этих прицелов входят:
- CD с программным обеспечением
- USB-кабель
- Зонды
- Руководство
Для получения дополнительной информации подробное руководство и техническое описание можно скачать ниже.
