Описание

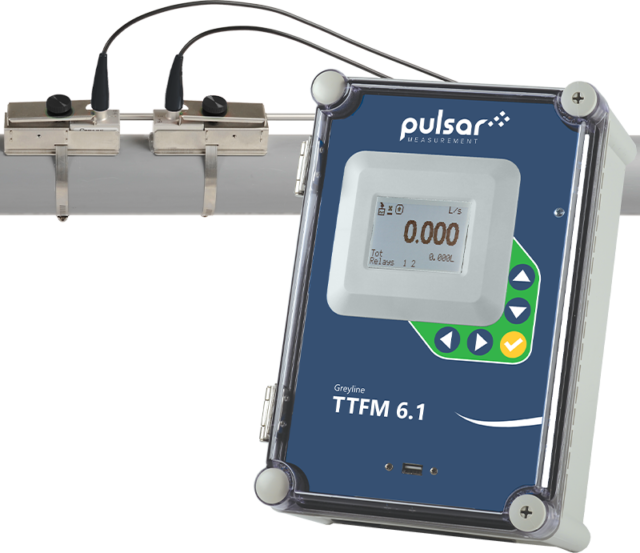

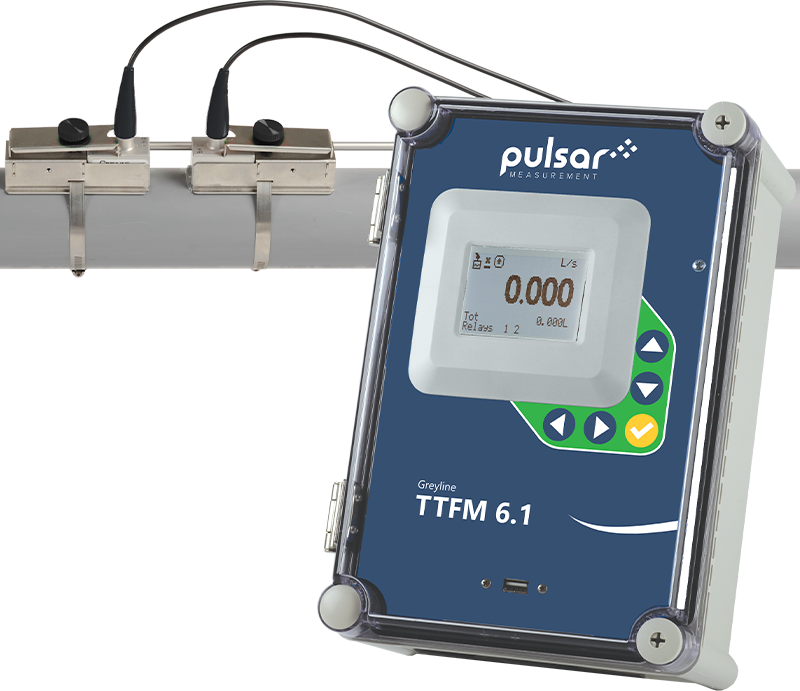

Ультразвуковой расходомер TTFM 6.1 Greyline Instruments от Pulsar Measurement представляет собой простой бесконтактный расходомер с временем прохождения для использования с чистыми неаэрированными жидкостями, такими как вода, химикаты и масла, в полных трубах. Поскольку ультразвуковые преобразователи устанавливаются снаружи труб, в TTFM 6.1 нет препятствий для потока и падения давления. Кроме того, это упрощает установку и не требует выключения системы. Никакого контакта с движущейся жидкостью не происходит, резка или сверление труб не требуется. На датчике нет загрязнений или накипи.
TTFM 6.1 работает с широким спектром материалов труб, включая углеродистую сталь, нержавеющую сталь, ковкий чугун, чугун, ПВХ, ПВДФ, стекловолокно, медь, латунь, алюминий, а также трубы со связующим слоем, включая эпоксидную смолу, резина и тефлон. Неинтрузивный накладной ультразвуковой датчик подходит для любой трубы с внутренним диаметром от 2 до 48 дюймов. Отображение и суммирование расхода в технических единицах по вашему выбору (галлоны, литры и т. д.). Расходомер TTFM 6.1 имеет изолированный выход 4–20 мА для передачи потока на удаленные дисплеи, регистраторы или контроллеры. Два программируемых реле (с возможностью расширения до шести) можно использовать для управления расходом, сигнализации расхода или импульсов, пропорциональных расходу.
Калибровка ультразвукового расходомера TTFM 6.1 упрощается благодаря встроенному 5-клавишному калибратору. Стандартный датчик рассчитан на невоспламеняемость для опасных зон класса I, раздела II, а TTFM 6.1 может быть оснащен дополнительными искробезопасными барьерами для установки датчика в опасных зонах класса I, раздела I. Встроенный регистратор данных на 26 миллионов точек с USB-выходом на флэш-накопители входит в стандартную комплектацию. Modbus RTU через RS-485 доступен в качестве дополнительного обновления для беспроводной связи.
Технические характеристики
Особенности
- Работает на металлических и пластиковых трубах
- Скорость потока от ±0,07 до 39 футов/сек (типичная)
- Диаметр трубы от 2 до 48 дюймов
- ±1 % от показания или точность 0,1 фута/с.
- ±0,25 % повторяемости и линейности.
- Стандарт регистратора данных на 26 миллионов точек.
- NEMA4X (IP 66), поликарбонат. корпус
- Водонепроницаемый и пыленепроницаемый, с прозрачной небьющейся крышкой.
- Большой дисплей расхода с подсветкой и сумматор.
- Изолированный, 4–20 мА/ Выход 0–5 В.
- Встроенный 5-кнопочный калибратор.
- Дополнительно Modbus RTU через RS-485.
- Реле управления:
- 2 программируемых. реле управления в стандартной комплектации
- 4 дополнительных реле доступны в качестве опции
