Описание семейства продуктов
- Сверхтонкая толщина 0,20 мм
- Прецизионная подложка N-BK7
- Чрезвычайно легкая

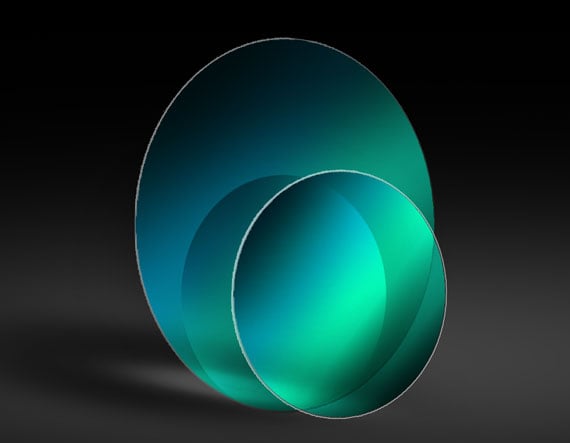

TECHSPEC Ultra- Тонкие окна N-BK7 являются нашими самыми тонкими окнами и имеют толщину не менее 1/10 толщины наших традиционных окон N-BK7. Чрезвычайно тонкая конструкция делает их идеальными для приложений, чувствительных как к весу, так и к размеру. Кроме того, их конструкция с высокой устойчивостью обеспечивает минимальное искажение и рассеяние луча. Они доступны без покрытия или с просветляющим покрытием MgF2. Чтобы узнать о нестандартных размерах или вариантах покрытия, свяжитесь с нашим отделом продаж.
Примечание. Ультратонкие окна N-BK7 очень хрупкие. Обращайтесь с этими окнами осторожно.
Технические характеристики
Abbe Number (vd): 64.17 Bevel: Protective as needed Clear Aperture CA (mm): 18.00 Diameter (mm): 20.00 +0.00/-0.10 Thickness (mm): 0.20 ±0.025 Coating: VIS-NIR (400-1000nm) Coating Specification: Rabs ≤0.25% @ 880nm
Ravg ≤1.25% @ 400 — 870nm
Ravg ≤1.25% @ 890 — 1000nm Coefficient of Thermal Expansion CTE (10-6/C): 7.1 (-30 to +70C)
8.3 (+20 to +300C) Density (g/cm3): 2.51 Edges: Fine Ground Index of Refraction nd: 1.516 Knoop Hardness (kg/mm2): 610 Parallelism (arcsec): <,30 Poisson’s Ratio: 0.206 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-BK7 Surface Quality: 20-10 Transmitted Wavefront, P-V: Type: Protective Window Typical Energy Density Limit: 5 J/cm2 @ 532nm, 10ns Wavelength Range (nm): 400 — 1000 Young’s Modulus (GPa): 82 Type of Window: Glass
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
