Описание

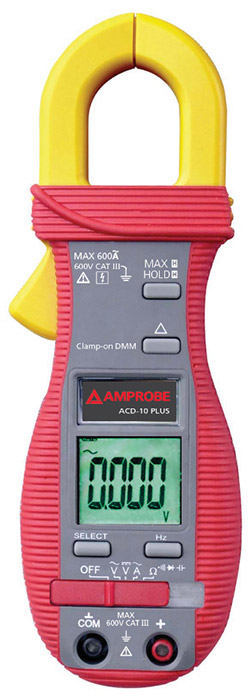

Amprobe ACD-10 PLUS — это клещи на 600 А. Благодаря более тонким, чем у стандартных клещей, клещам, эти клещи Amprobe способны выполнять измерения в труднодоступных местах, при этом вмещая проводники диаметром до 25 мм. ACD-10 PLUS обеспечивает полный диапазон измерений и представляет собой очень универсальный мультиметр с клещами.
Токовые клещи Amprobe ACD-10 PLUS точно измеряют переменное и постоянное напряжение до 600 В, переменный ток до 600 А, сопротивление до 40 МОм, емкость до 3000 мкФ и частоту. Частота измеряется либо зажимами, либо измерительными проводами. Значения измерений легко просматривать на 3-3/4-разрядном ЖК-дисплее ACD-10 PLUS. Другие функции Amprobe ACD-10 PLUS включают в себя автоматический диапазон, звуковой сигнал непрерывности, режим относительного нуля, функции удержания и максимального считывания.
Мультиметр с клещами Amprobe ACD-10 PLUS поставляется в комплекте:
- Измерительные провода
- Батарея
- Сумка для переноски
li>
- Руководство
Amprobe ACD-10 PLUS Мультиметр с клещами Характеристики Характеристики Диапазон Погрешность Напряжение постоянного тока 400,0 мВ
4,000, 40,00, 400,0 В
600 В
NMRR:
CMRR:
Входной импеданс
Защита от переходных процессов: ±(0,03% + 4 dgt)
±(0,5% + 3 дБ)
±(1,0% + 4 дБ)
>50 дБ при постоянном токе, 50/60 Гц
>120 дБ при постоянном токе, 50/60 Гц, Rs=1 кГц
10 МОм, 30 пФ номинал (1000 МОм для диапазона 400,0 мВ)
6,5 кВ (1,2/50 мкс) перенапряжение) Напряжение переменного тока (50–500 Гц) 4,000, 40,00, 400,0 В
600 В
CMRR:
Максимальный пик-фактор:
Входное сопротивление:
Защита от переходных процессов:
ACD-10 PLUS: ±(1,5% + 5 дБ)
±(2,0% + 5 дГт) )
>60 дБ при постоянном токе до 60 Гц, Rs=1 кОм
менее 1,75:1 на полной шкале и менее 3,5:1 на половине шкалы
10 МОм, номинал 30 пФ
6,5 кВ (перенапряжение 1,2/50 мкс)
Средний переменный ток измерения 40,00, 400,0, 600 А
Защита от перегрузки :
ACD-10 PLUS ±(1,5% + 8 dgt)1,2,3
ACA Зажимные губки: 600 А, среднеквадратичное значение, длительная
Среднее значение считывания 1) Максимальная погрешность, вызванная соседним токоведущим проводником: 0,05 А
2) Указанная точность составляет от 1% до 100% диапазона и для измерений, выполненных в центре зажима. Если проводник расположен не в центре зажима, возникают следующие ошибки позиционирования: Добавьте 2 % к заданной точности для измерений, выполненных ЗА пределами линий маркировки зажимов (по направлению к раскрытию зажимов).
3) Добавьте 8 цифр к заданной точности. @ чтение Сопротивление 400,0 Ом
4,000, 40,00, 400,0 кОм
4,000 МОм
40,00 МОм
Напряжение холостого хода:
Защита от переходных процессов:
±(0,8% + 8 ед.)
±(0,6% + 4 ед.)
±(1,0% + 4 dgt)
±(2,0 % + 4 dgt)
0,4 В постоянного тока, типичное значение
6,5 кВ (перенапряжение 1,2/50 мкс) Частота 400,0 мВ переменного тока
4000 В переменного тока
4000, 40,00 В переменного тока
400,0 В переменного тока
600 В переменного тока
400,0 А переменного тока 0 Гц ~ 2 кГц
5 Гц ~ 5 кГц
5 Гц ~ 100 кГц
5 Гц ~ 10 кГц
5 Гц ~ 5 кГц
40 Гц ~ 400 Гц ±(0,5% + 4 ед.)
±(0,5% + 4 ед.)
±(0,5% + 4 ед.)
±(0,5% + 4 знач.)
±(0,5% + 4 знач.)
±(0,5% + 4 знач.) Количество дисплеев: 5000 Разрешение: 0,001 Гц Перегрузка защита: ACA Зажимные губки: переменный ток 600 А, среднеквадратичное значение, непрерывный Защита от переходных процессов: входные разъемы переменного тока: 6,5 кВ (перенапряжение 1,2/50 мкс) Диапазон емкости1 Точность2,3 500,0 нФ, 5000 мкФ
50,00 мкФ, 500,0 мкФ, 3000 мкФ ±(3,5% + 6 dgt) 1) Дополнительная погрешность диапазона 50,00 нФ не указана
2) Точность с пленочным конденсатором или выше
3) Указана с учетом напряжения батареи выше 2,8 В (ок. батарея наполовину заряжена.)
Точность постепенно снижается до 12 % при напряжении предупреждения о низком заряде батареи примерно 2,4 В. Защита от переходных процессов: 6,5 кВ (скачок напряжения 1,2/50 мкс). Звуковой тестер непрерывности Звуковая индикация: между 10 Ом и 120 Ом. Ом Защита от переходных процессов: 6,5 кВ (перенапряжение 1,2/50 мкс) Макс. удержание* (где применимо)
Заданная погрешность ± 50 цифр для изменений длительностью > 25 мс
Технические характеристики
Особенности
- Переменное и постоянное напряжение до 600 В.
- Переменный ток до 600 А.
- Тонкие губки, всего 10 мм (толщина 0,4 дюйма).
- Сопротивление до 40 МОм
- Зуммер непрерывности
- Емкость до 3000 мкФ
- Измерение частоты
- Пылкий ток
- Функции удержания и максимального считывания.
- Подходит для проводников диаметром до 26 мм (1,02 дюйма).
- Автоматический выбор диапазона.
