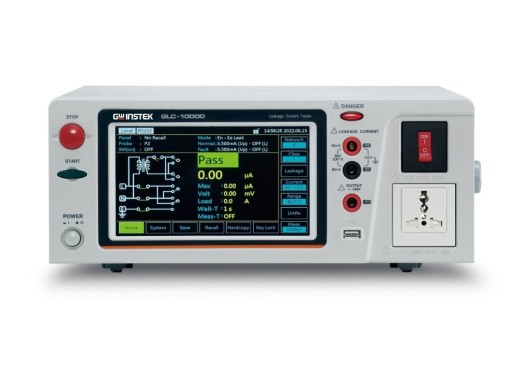

GW Instek GLC-10000 — это устройство для измерения тока утечки, которое используется для проведения испытаний на ток утечки электрических и электронных (медицинских) устройств, соответствующих стандарту IEC 60601-1 (2020 3.2rd).
GLC-10000 работает с 12 смоделированными сетями импеданса человека, что позволяет моделировать человеческое тело, в то время как испытуемое оборудование (EUT) подвергается испытанию на ток утечки в соответствии со специальными стандартами или правилами, такими как IEC, UL, EN и т. д.
Измерительное устройство имеет возможность измерения 20 различных типов токов утечки. Имеется 30 слотов памяти для хранения личных настроек. Он оснащен 7-дюймовым сенсорным TFT ЖК-экраном для удобного управления и просмотра информации, что позволяет одновременно отображать информацию о настройках и результаты испытаний. Кроме того, можно сохранить 1000 наборов результатов измерений для дальнейшего анализа.
Технические характеристики Диапазон постоянного тока 50 мкА / 500 мкА / 5000 мА / 50 мА Разрешение 0,01 мкА / 0,1 мкА / 1 мкА / 10 мкА Точность ±2,0% от диапазона измерений /±(0,2% показание + 6 dgt) Диапазон AC/AC+DC 50 мкА / 500 мкА / 5,000 мА / 50 мА Разрешение 0,01 мкА / 0,1 мкА / 1 мкА / 10 мкА Точность 0,1–15 Гц: ±4,0 % от показаний / ±(2,0 % от показания + 10 dgt)
15 Гц–100 Гц: ±2,0 % от шкалы/±(2,0 % от показания + 10 градусов)
100 кГц – 1 МГц: ±2,0 % от шкалы/±(2,0 % от показания + 10 цифр) Переменный ток пиковый диапазон 750 мкА / 7,500 мА / 75,0 мА Разрешение 0,1 мкА / 1 мкА / 100 мкА Точность 15 Гц – 10 кГц: ±4,0 % от диапазона измерений/ ±2,5 % от диапазона/ ±(2,0 % от показания + 6 dgt)
10 кГц – 100 кГц: ±5,0 % полной шкалы/±5,0% полной шкалы/±5,0% показания
100 кГц – 1 МГц: ±5,0% полной шкалы/±5,0% полной шкалы/±5,0% показания Напряжение ИО/монитора 85–300 В Ток 0,5 A — 20A Память 30 слотов для настроек 1000 слотов для результатов измерений Интерфейс RS-232C, USB-хост, USB-устройство, LAN, удаленный ввод-вывод (включая выход осциллографа BNC) Дисплей 7-дюймовый сенсорный TFT ЖК-экран Вес 7,5 кг Размеры 342 x 133,87 x 348,51 мм Аксессуары
В комплект поставки GW Instek GLC-10000 входят:
- Шнур питания
- Измерительный провод (GTL-207A) x 2
- Зажимы типа «крокодил» (2 красных/2 черных)
- Фольговый зонд (GLC-02)
- Шнур питания для ИО (GLC-03)
- Вход и крышка выходного разъема (glc-04) x 1
