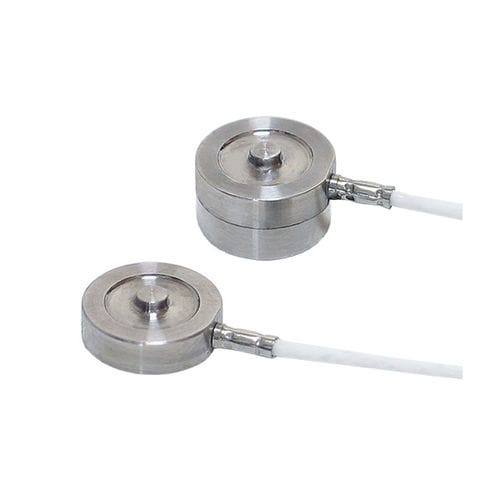

Этот миниатюрный датчик силы был оптимизирован по высоте: его высота составляет всего 3,4 мм. Это самый низкий из известных датчиков с тензодатчиками. Его диаметр едва превышает диаметр соединительного кабеля, поэтому его можно разместить в условиях ограниченного пространства. Помимо своей минимальной геометрии, датчик силы также очень легкий. Он имеет высокую резонансную частоту, позволяющую отслеживать быстро меняющиеся изменения нагрузки. Несмотря на чрезвычайную миниатюрность, при применении он остается полностью прочным и пригодным для промышленности, причем не только в отношении очень гибких кабельных соединений или полной сварки датчиков для диапазонов измерения ≥ 0 … 10 Н. Миниатюрные датчики силы сжатия имеют плоскую форму. , цилиндрические диски с закрытым днищем. Центральная кнопка приложения нагрузки для принятия на себя сжимающих усилий является встроенной частью верхней части, представляющей собой мембрану датчика. На его нижней части тензорезисторы закреплены внутри корпуса и соединены между собой полноценным мостом Уитстона. При этом для силовых приложений передается выходное напряжение, которое прямо пропорционально размеру измерения. Соединительный кабель выходит радиально из корпуса датчика и дополнительно стабилизируется корпусом для диапазонов измерения ≥ 0 … 10 Н. Опорная область нижней части датчика имеет кольцевую форму, однако для диапазона измерения 0 … 5 Н она имеет круглую форму. .
Технические характеристики
ХарактеристикиТипрастяжение/сжатиеФорма тип кнопкиТехнологиятензорезисторДругие характеристикинержавеющая сталь, компактный, сверхминиатюрный, небольшой, с температурной компенсацией, универсальныйНоминальная сила
Макс.: 5000 Н
Мин.: 2,5 Н
