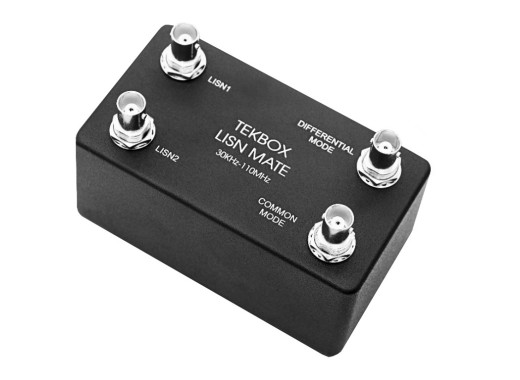

Tekbox LISN Mate — это устройство, которое можно использовать в сочетании с сетью стабилизации импеданса линии. Шумовой сигнал, который анализируется с помощью LISN, состоит из суммы составляющих «синфазного режима» и «дифференциального режима». Эти два компонента можно разделить и обрабатывать на отдельном порту BNC.
LISN Mate подключается, как показано на втором рисунке, к выходам двух LISN, которые расположены в положительной и отрицательной линии питания тестируемого устройства. Через два других порта BNC Mate можно подключить к анализатору спектра для анализа синфазных и дифференциальных сигналов.
Технические характеристики Диапазон частот 30 кГц – 110 МГц Макс. Уровень радиочастот на каждом порту BNC 27 дБм Макс. Постоянный ток на каждом порту BNC 30 мА
Аксессуары
Tekbox TBLM01 LISN Mate поставляется со следующими аксессуарами:
- 2 кабеля BNC-папа на BNC-папа
- Руководство
