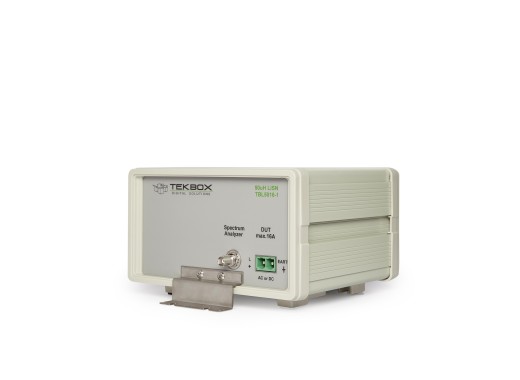

Tekbox TBL5016-1 16A — это LISN (сеть стабилизации импеданса линии), которую можно использовать для измерения «кондуктивного шума» в линии питания устройств с питанием от постоянного/переменного тока. Этот LISN предназначен для проведения предварительных испытаний на соответствие ЭМС в диапазоне частот от 9 кГц до 100 МГц. TBL5016-1 16A может подавать на тестируемое устройство (тестируемое устройство) максимальный постоянный постоянный ток 16 А. Соединение источника питания и тестируемого устройства развязано дросселем на 50 Гн. LISN представляет собой однолинейную конструкцию 50 Ом/50 мкГн+5 с сильноточной перемычкой для замыкания резистора 5 и настройки его как LISN 50/50 мкГн в соответствии с CISPR 16-1-2
LISN подключается к линии питания ДУТ. Результирующий шум в линии питания можно измерить с помощью анализатора спектра на разъеме BNC. Два Tekbox TBL5016-1 16A в сочетании с Tekbox LISN Mate обеспечивают возможность измерения не только «синхронного режима», но и «дифференциального режима» шума. TBL5016-1 16A соответствует директивам по электромагнитной совместимости CISPR 16-1-2 и MIL-STD-461F.
Технические характеристики Диапазон частот 9 кГц – 100 МГц Макс. напряжение 250 В постоянного тока / 250 В переменного тока (50/60 Гц) / 90 В переменного тока (400 Гц) Макс. ток 16 А (постоянный) Сопротивление постоянному току Подключение BNC, сильноточные штекерные/винтовые клеммы: Phoenix contact Тип V-AMN (50 Ом/50H+5 или 50/50H) Размеры 250 x 225 x 140 мм Вес 2,7 кг Аксессуары
The В комплект поставки Tekbox TBL0550-1 входят:
- 2 кронштейна заземления
- 2 гнездовые клеммные колодки
- 1 кабель BNC-папа – N-папа длиной 75 см
- 2 перемычки
