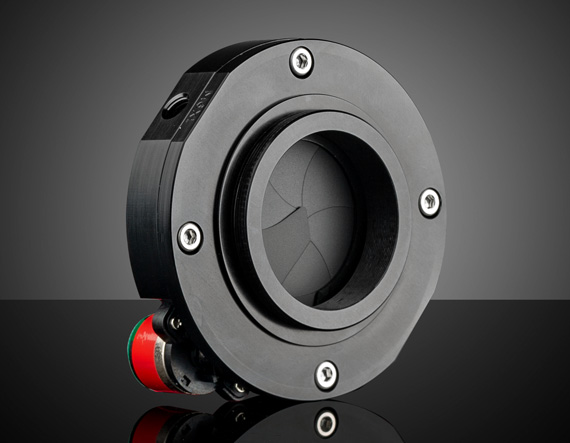

Т-образный электрический затвор

Описание семейства продуктов

• Внешняя и внутренняя C- и T-образная резьба для легкой интеграции
• Простое включение/выключение с помощью TTL-входа
• М6 и &frac14,-20 с резьбой Отверстия для монтажа на столбе

Моторизованные затворы с C- и T-образным креплением идеально подходят для управления экспозицией детектора или для использования в качестве оптических прерывателей. Заслонки работают в нормально закрытом положении и открываются при подаче на вход сигнала 5 В постоянного тока. Моторизованные затворы C- и T-Mount были разработаны для интеграции с другими компонентами C- и T-Mount и имеют отверстия с резьбой M6 и &frac14,-20 для крепления к стандартным метрическим или английским макетным платам. Для управления открытием и закрытием затвора используйте контроллер включения/выключения (#87-325) или вход TTL.

Примечание: створки затвора хрупкие, и их нельзя трогать или использовать с каким-либо лазером.

Технические характеристики

Outer Diameter (mm): 69.0 Activation Time (ms): 90 Aperture (mm): 30.0 Coil Resistance (): 90 @ 25C Coil Resistance Tolerance (%): &plusmn,10 Deactivation time (ms): 50 Mount: T-Mount Operating Temperature (C): -10 to +60 Operating Voltage (V): 4.5 V ~ 5.5 V DC Weight (g): 100 Function: Shutter Thread Type: T-Mount Operating Frequency (Hz): Added 2/28/2019 for Motorized Apertures and Irises 7 (full open/close), 30 (partial open/close) Operating Life Cycle: 100,000 Compatible Post: M6 x 1.0, &frac14,-20 Extension Length (mm): 16.0
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View
