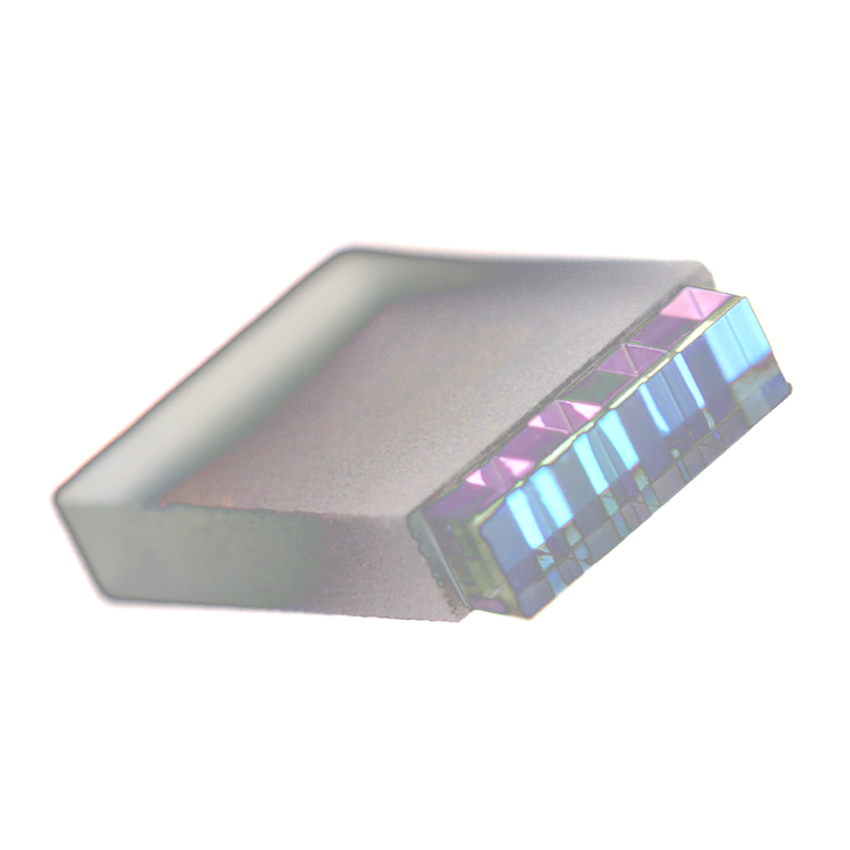

Ускорьте сборку компонентов мультиплексора/демультиплексора для высокоскоростных оптических трансиверов с помощью этих монолитных Z-блоков, которые обеспечивают более быстрый процесс выравнивания.
Когерентные подсборки Z-блоков обеспечивают очень низкие вносимые потери решение для эффективного мультиплексирования и демультиплексирования длин волн в системах 100G, 400G, 800G, а их очень высокие допуски на параллелизм и шаг упрощают соединение и сборку.
Технические характеристики
Параметры | Единица измерения | CWDM4 | LAN-WDM |
Длина волны | Нм | 1250-1350 | 1280-1330 |
Центральная длина волны (λc) | нм | 1271/1291/1311 /1331 | 1295.56/1300.05/1304.56/1309.14 |
Полоса пропускания (PB) | нм | >,λc ± 6,5 | >,λc ± 1,05 |
Макс. Вносимая потеря @ PB | дБ | <,1,0 | <,1.0 |
IL Равномерность @ PB | дБ | <,0.4 | <,0.5 |
PDL @ Полоса пропускания | дБ | <,0,25 | <,0,25 |
Изоляция соседних каналов | дБ | >,25 | >,25 |
Нерегулируемый. Изоляция каналов | дБ | >,30 | >, 30 |
Типичный угол обзора (в воздухе) | градус | 8/13,5 | 8/13 |
Питч | мкм | 500/750/900/1000/1100/1500 | |
Параллельность балки | степень | <,0.2 | <,0.2 |
Рабочая температура | °C | -20 ~ 85 | -5 ~ 75 |
Температура хранения | °C | -40 ~ 85 | -40 ~ 85 |
