Описание семейства продуктов
- Диапазон длин волн 1,8–12 мкм
- Разнообразие вариантов покрытия
- Версии в сборе и без установки

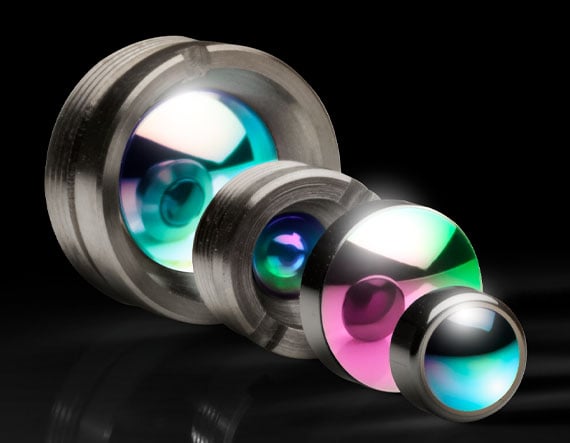

Асферические линзы LightPath Mid-Wave и Long-Wave Infrared (IR) отличаются недорогой формованной конструкцией и предлагают несколько ключевых преимуществ по сравнению с асферическими подложками из германия. При dn/dT и КТР значительно меньше, чем у германия, линзы имеют меньшее изменение фокусного расстояния в зависимости от изменения температуры. Имея более высокую рабочую температуру, чем у германия (у которого потери пропускания составляют 20–30 % при 100 C), эти линзы можно использовать в приложениях, включая коллиматоры для QCL-лазеров, а также в качестве компонентов тепловизионных сборок.
Технические характеристики
Diameter (mm): 6.50 ±,0.015 Effective Focal Length EFL (mm): 3.00 @ 7800nm Numerical Aperture NA: 0.71 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Black Diamond BD-2 (Ge28Sb12Se60) Aspheric Design Wavelength (nm): 7800 Coating: BBAR (8000-12000nm) Coating Specification: Ravg <,1.0% @ 8 — 12&mu,m Surface Quality: 80-50 Clear Aperture CA (mm): 5.00 Edge Thickness ET (mm): 1.87 Center Thickness CT (mm): 2.62 f/#: 0.7 Bevel: Protective bevel as needed Density (g/cm3): 4.68 Index of Refraction nd @ 10&mu,m: 2.6023 Index of Refraction nd @ 14&mu,m: 2.5843 Index of Refraction nd @ 4&mu,m: 2.6210 Index of Refraction nd @ 5&mu,m: 2.6173 Lightpath Lens Code: 390093 Thermo-optic coefficient dn/dT: 70 x 10-6/C from -40 to +80C (5 — 14 &mu,m) Transformation Temperature (C): 285.00 Wavelength Range (nm): 8000 — 12000 Working Distance (mm): 2.35 Conjugate Distance: Infinite
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View Reach 233: Compliant
