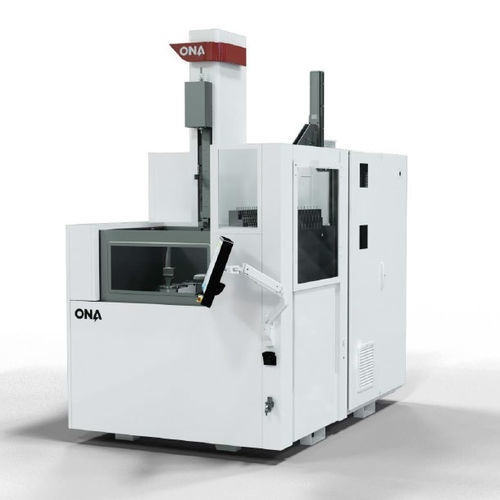

МАШИНА • Тип бака: раздвижная дверь • Размер бака: Ш 890 x Г 780 x В 590 мм • Эффективная рабочая зона: 600 x 400 мм • Максимальный вес заготовки на поворотном столе: 50 кг • Макс. Размер заготовки с осями наклона/поворота 400 x 310 мм • Вес машины: 3000 кг • Требуемая общая площадь машины: Ш 1600 x Г 2300 мм • Высота машины: 2640 мм • Максимальная требуемая мощность: 7 кВА • Давление сжатого воздуха: 6 бар ОСЬ МАШИНЫ ХОДЫ • Ход по оси «X»: 600 мм • Ход по оси «Y»: 400 мм • Ход по оси «Z»: 400 мм • Максимальная скорость вращения по оси «C»: 1000 об/мин • Ход по оси «W»: 590 мм • Электроэрозионная обработка Ход сервоголовки: W • Ось «A» (наклонно-поворотный стол): ±95˚ • Ось «B» (индексно-поворотный стол): 360˚ • Диаметр поворотной оси: 140 мм • Грузоподъемность поворотной оси, горизонтальная и вертикальная: 50 кг • Точность линейной оси: ±3 (микроны) • Точность поворотной оси: ±5 (угловые секунды) ХАРАКТЕРИСТИКИ ИСТОЧНИКА ПИТАНИЯ • ТИП: Регулируемый • КОНСТРУКЦИЯ: Высокоскоростной МОП-транзистор • ТРЕБОВАНИЯ К ЭЛЕКТРОПИТАНИЮ: 5 кВА • ВЫХОДНОЕ НАПРЯЖЕНИЕ EDM: 60–250 В • ИМПУЛЬСНОЕ ВКЛ. ДИАПАЗОН ВРЕМЕНИ ВЫКЛЮЧЕНИЯ: 1-1000 мкс • ТОКОВАЯ ДОПУСТИМОСТЬ: 100 А • МАТЕРИАЛ ЭЛЕКТРОДА: латунь / медь АВТОМАТИЧЕСКАЯ ЗАМЕНА ЭЛЕКТРОДА И НАПРАВЛЯЮЩИХ • 30 электродов • 6 направляющих СЕРВОГОЛОВКА EDM • Головка EDM Fast-Hole с совместимостью с автоматической заменой электродов. • Диаметр электрода от 0,3 мм до 3 мм. (Опция: 0,1, 0,2, 4,0, 5,0, 6,0) • Максимальная длина электрода: 590 мм • Высокая скорость вращения: 1000 об/мин • Внутренняя промывка под высоким давлением: 100 бар ДИЭЛЕКТРИЧЕСКАЯ СИСТЕМА • Диэлектрическая жидкость: вода. • Диэлектрическая емкость: 540 л. • В процессе электроэрозионной обработки заготовка погружена в воду. • Многоступенчатая система фильтрации. Фильтрующая способность: 5 мкм • Макс. Давление промывки: 100 (бар) • Система деионизации воды • Диэлектрическая система охлаждения жидкости
Технические характеристики
ХарактеристикиТипЧПУДругие характеристикиЭРО
